XL4015 Dijital Ekranlı DC-DC Ayarlanabilir Gerilim Düşürücü - Voltmetre

XL4015 Dijital Ekranlı DC-DC Ayarlanabilir Gerilim Düşürücü - Voltmetre

XL4015 Dijital Ekranlı DC-DC Ayarlanabilir Gerilim Düşürücü, yüksek verimlilik ve düşük dalgalanmaya sahiptir.

Bu gerilim düşürücü ve voltmetre, 5A yükü kullanmakta ve 180 KHz sabit frekansa çalışan DC-DC modülüdür.

Giriş voltajı ile çıkış voltajını kademeli olarak ayarlayabilen ve dijital ekranına görüntüleyen bir modüldür.

Giriş gerilimi 4-38V olup çıkış gerilimi olarak kartın üzerinde yer alan trimpot sayesinde 1.25V-36V arası voltajı düşürerek çıkış elde edilir.

Ayrıca bu üründe aşırı ısınma koruması ve kısa devre koruması özelliği de vardır.
Bu ürün ile yapılacak olan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır.

Ekrandaki led giriş veya çıkış voltajının akım ölçümünü göstermektedir.

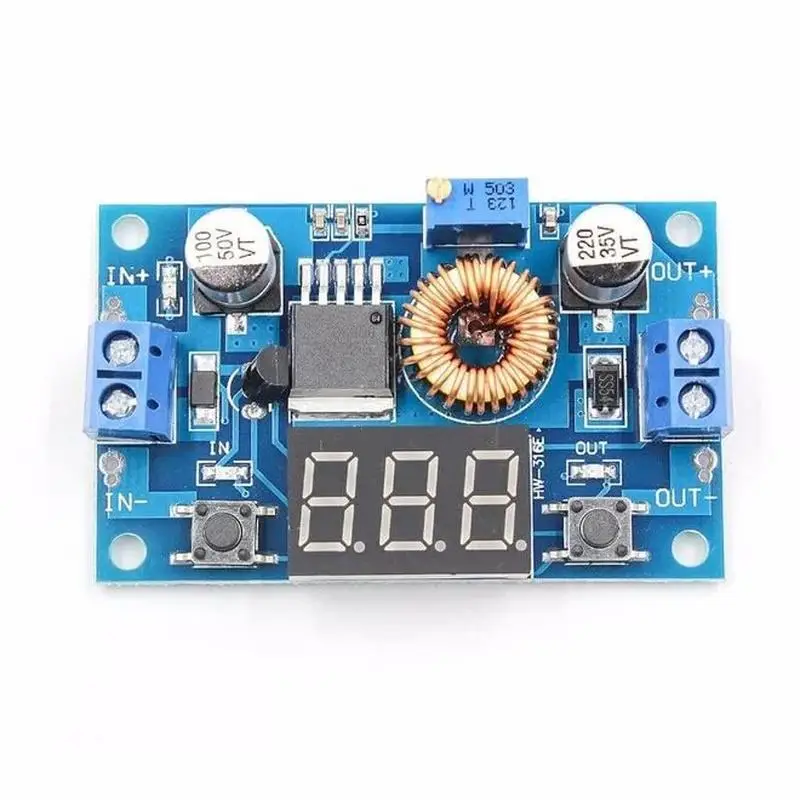

“IN+” ve “IN-” voltaj giriş pinleriyken “OUT+” ve “OUT-” voltaj çıkış pinleridir.

Kart üzerinde yer alan “IN+” pozitif besleme girişi, “IN-” toprak, “OUT+” pozitif çıkış gerilimi, “OUT-” ise toprak çıkışını ifade etmektedir.

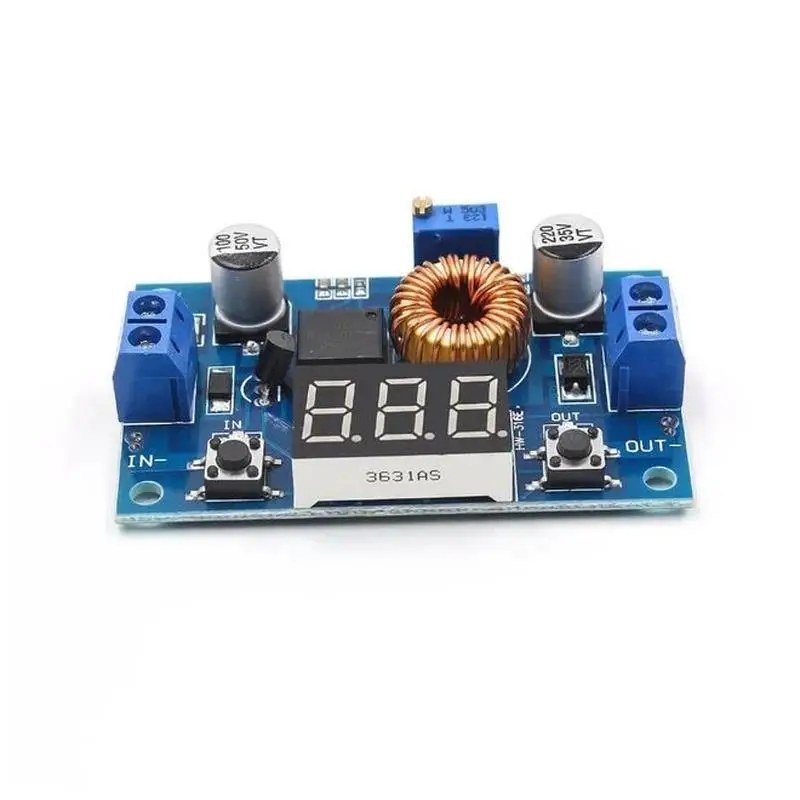

Modül üzerinde bulunan mavi bir trimpot vardır.

Bu trimpot ile gerilim değerini ayarlayabilirsiniz.

Sol buton voltmetreyi açıp kapatmaya yaramaktadır.

Sağ buton ise voltmetre için seçim işlevi görmektedir.

Butona basıldıkça giriş voltajı ya da çıkış voltajı değeri voltmetrede gösterilir.

Teknik Özellikleri:

Model: XL4015

Giriş Gerilimi: 4-38V/DC

Çıkış Gerilimi: 1.25-36V/DC

Çıkış Akımı: 5A (Maks.)

Çıkış Gücü: 75W

Çalışma Frekansı: 180KHz

Ölçü Aralığı: 4-40V/DC

Dönüşüm Verimliliği: %96’ya kadar

Voltmetre Hata Hassasiyeti: ±0.05V

Giriş Ters Polarite Koruması: Yok

Ekran: Dijital - Renkli

Boyut: 60x37x14mm

Paket İçeriği:
1 x XL4015 Dijital Voltmetre Düşürücü Güç Modülü

4 x Somun

4 x 3mm Aralayıcı

1 x Mini Alüminyum Soğutucu
