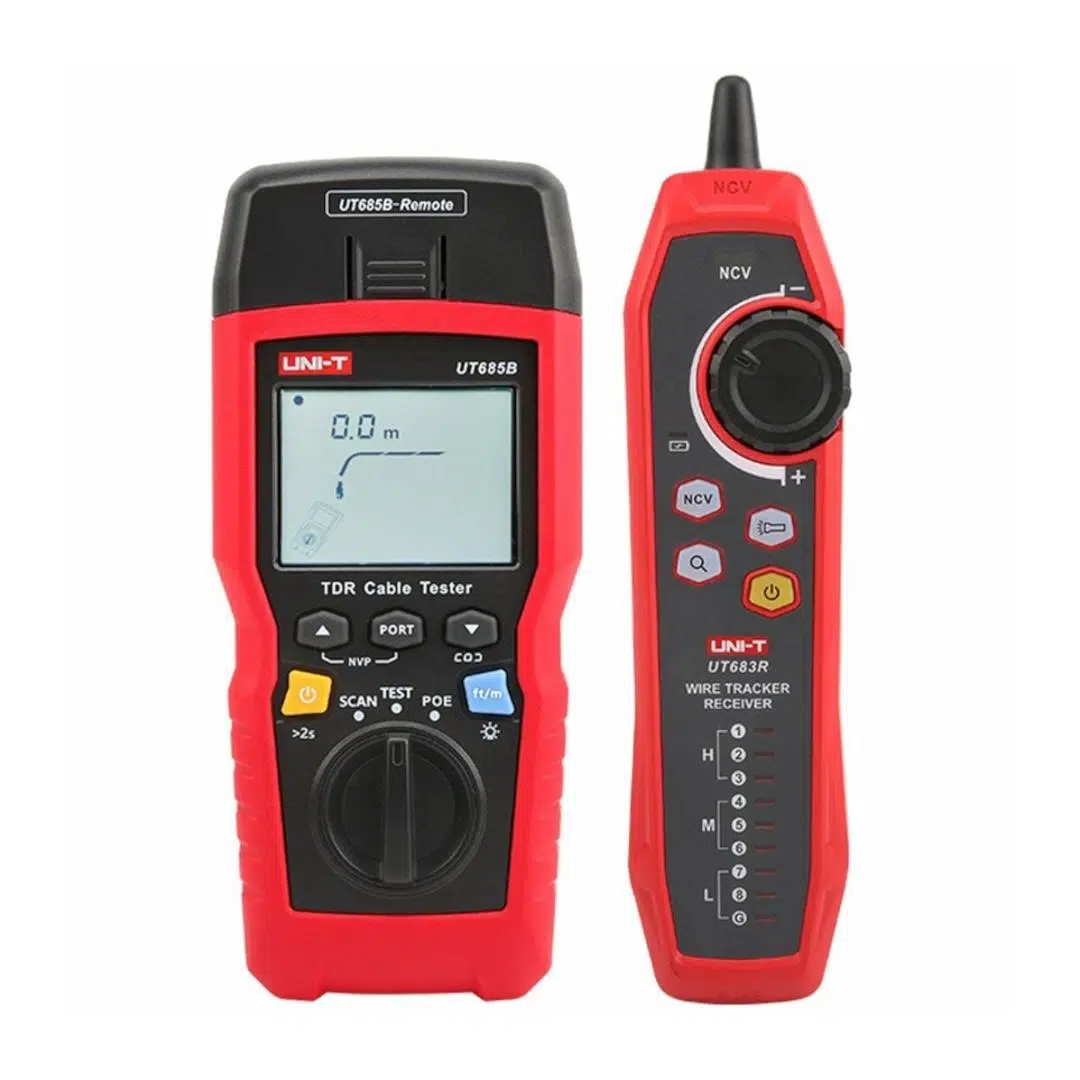

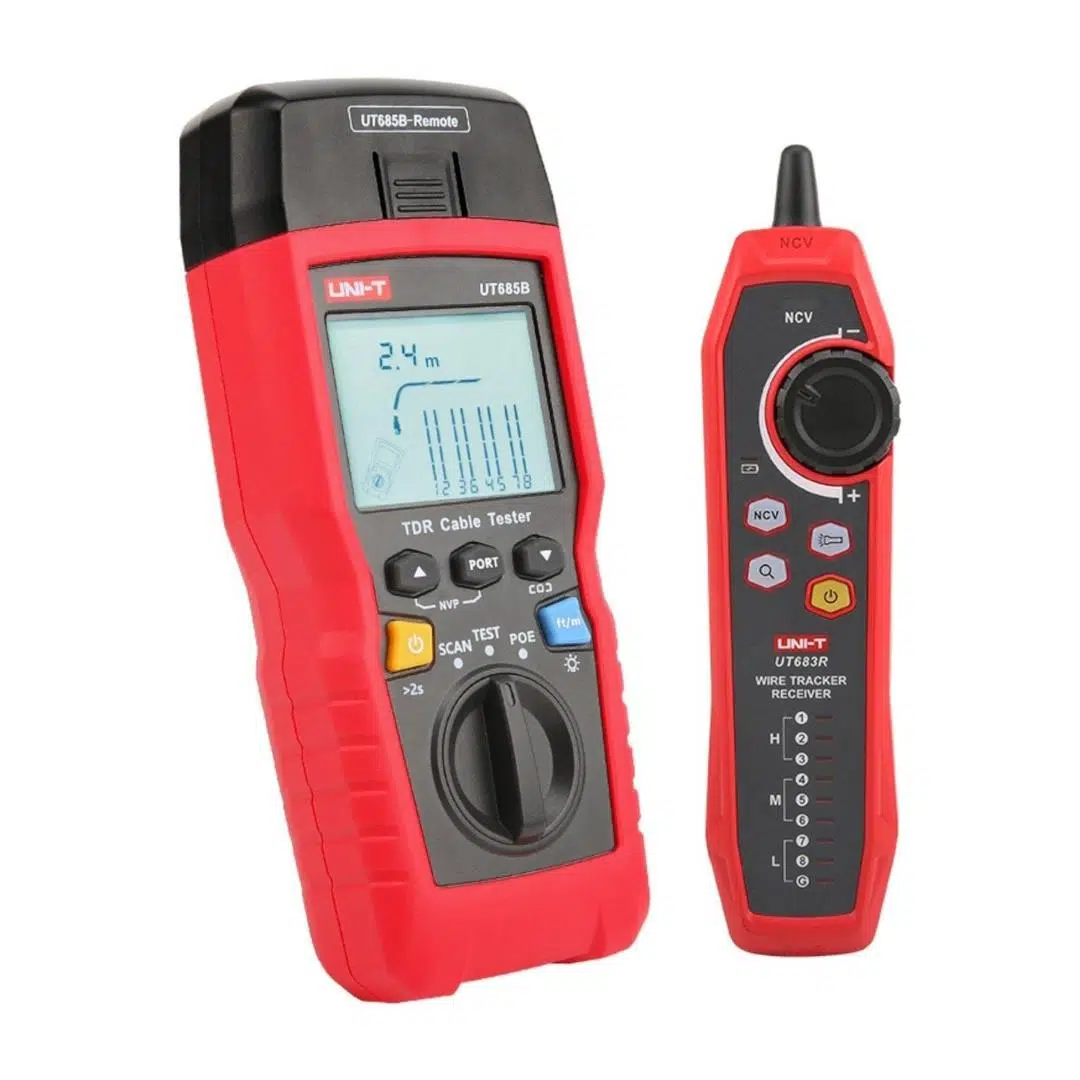

UNI-T UT685B Kit TDR Poe Kablo Test Cihazı

Unit UT685B Kit TDR PoE Kablo Test Cihazı – Gelişmiş TDR Teknolojili Ağ ve Koaksiyel Analiz Kiti

• TDR Teknolojisi ile Kusursuz Ölçüm: UT685B, Zaman Alanlı Reflektometre (TDR) teknolojisini kullanarak kablo uzunluğunu ve hata noktalarını yüksek hassasiyetle tespit eder. TDR teknolojisi sayesinde "kör alan" bırakmadan ölçüm yapar; kablo üzerindeki kopukluk, kısa devre veya yanlış eşleşme noktalarını metre bazında (0,33 m çözünürlükle) net bir şekilde raporlar.
• Kapsamlı PoE Güç Algılama: Ağ kurulumlarında büyük kolaylık sağlayan PoE (Power over Ethernet) tespit etme özelliğine sahiptir. Bağlı hattın PoE standartlarını (802.3AF / 802.3AT) otomatik olarak tanımlayarak, cihazların ihtiyaç duyduğu güç desteğinin hat üzerinde mevcut olup olmadığını saniyeler içinde doğrular.
• Geniş Kablo Tipi Desteği: Tek bir cihazla neredeyse tüm düşük voltajlı kablo türlerini test edebilirsiniz. RJ45 (UTP, FTP, SSTP ağ kabloları), RJ11 (telefon kabloları) ve 50Ω/75Ω/93Ω empedans değerlerine sahip koaksiyel kablolar için entegre test portlarına sahiptir. Herhangi bir ek adaptöre ihtiyaç duymadan farklı altyapılarda çalışmanıza olanak tanır.
• Dijital Kablo İzleme ve Konumlandırma: Kit içeriğindeki dijital alıcı (av) sayesinde, karmaşık kablo demetleri içindeki hedef kabloyu kolayca bulabilirsiniz. Ayrıca "Bağlantı Noktası Yanıp Sönme" (Port Flash) özelliği ile switch veya router üzerindeki ilgili portun ışığını yakarak fiziksel yer tespiti yapmanıza yardımcı olur.
• Gelişmiş Grafiksel Arayüz ve 2,8 inç Ekran: 2,8 inç genişliğinde, arkadan aydınlatmalı LCD ekranı üzerinden tüm hat şemasını ve ölçüm verilerini grafiksel olarak görebilirsiniz. Kullanıcı dostu arayüzü sayesinde karmaşık test sonuçlarını bile bir bakışta anlamak mümkündür.
• 70V DC Yüksek Giriş Koruması: Cihaz, aktif hatlarda yanlışlıkla yapılan bağlantılara karşı 70V DC giriş korumasına sahiptir. Bu güvenlik önlemi, cihazın aktif ağ donanımları veya voltaj taşıyan hatlar nedeniyle zarar görmesini engeller.
• Orijinal Ürün: Ürün orijinaldir ve faturasıyla gönderilmektedir.

Teknik Özellikler:

• Model: UT685B KIT.
• Kablo Uzunluğu Testi: 500 metre menzil (± %4 veya 0,6 m doğruluk).
• Çözünürlük: 0,33 metre.
• Desteklenen Kablo Tipleri: RJ45 (UTP, FTP, SSTP), RJ11, Koaksiyel (50Ω, 75Ω, 93Ω).
• PoE Standartları: IEEE 802.3af, IEEE 802.3at.
• Ekran: 2,8 inç LCD (Arka Aydınlatmalı).
• Giriş Koruması: 70V DC.
• Otomatik Kapanma: Yaklaşık 10 dakika hareketsizlik sonrası.

Fonksiyonel Özellikler:

• TDR (Time Domain Reflectometry): Kablo boyu ve arıza mesafesi tespiti.
• Wiremap (Hat Şeması): Kısa devre, açık devre ve çapraz bağlantı analizi.
• Port Flash: Switch portunu görsel olarak tanımlama.
• Dijital İzleme: Gürültüsüz, dijital sinyal ile kablo bulma.

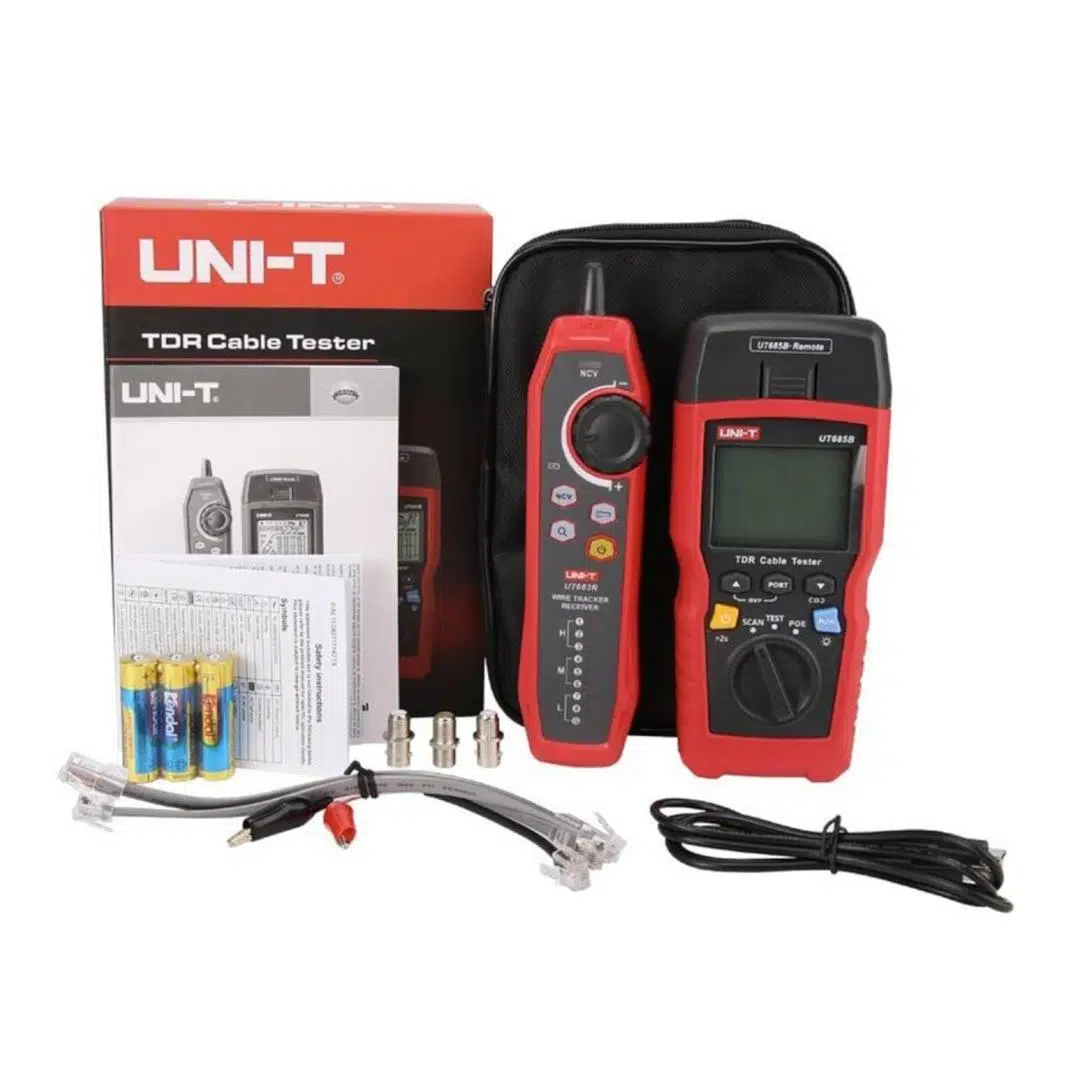

• Geniş Aksesuar Seti: Timsah klipsli RJ11, RJ45 ve F-konnektör uyarlama kabloları dahildir.

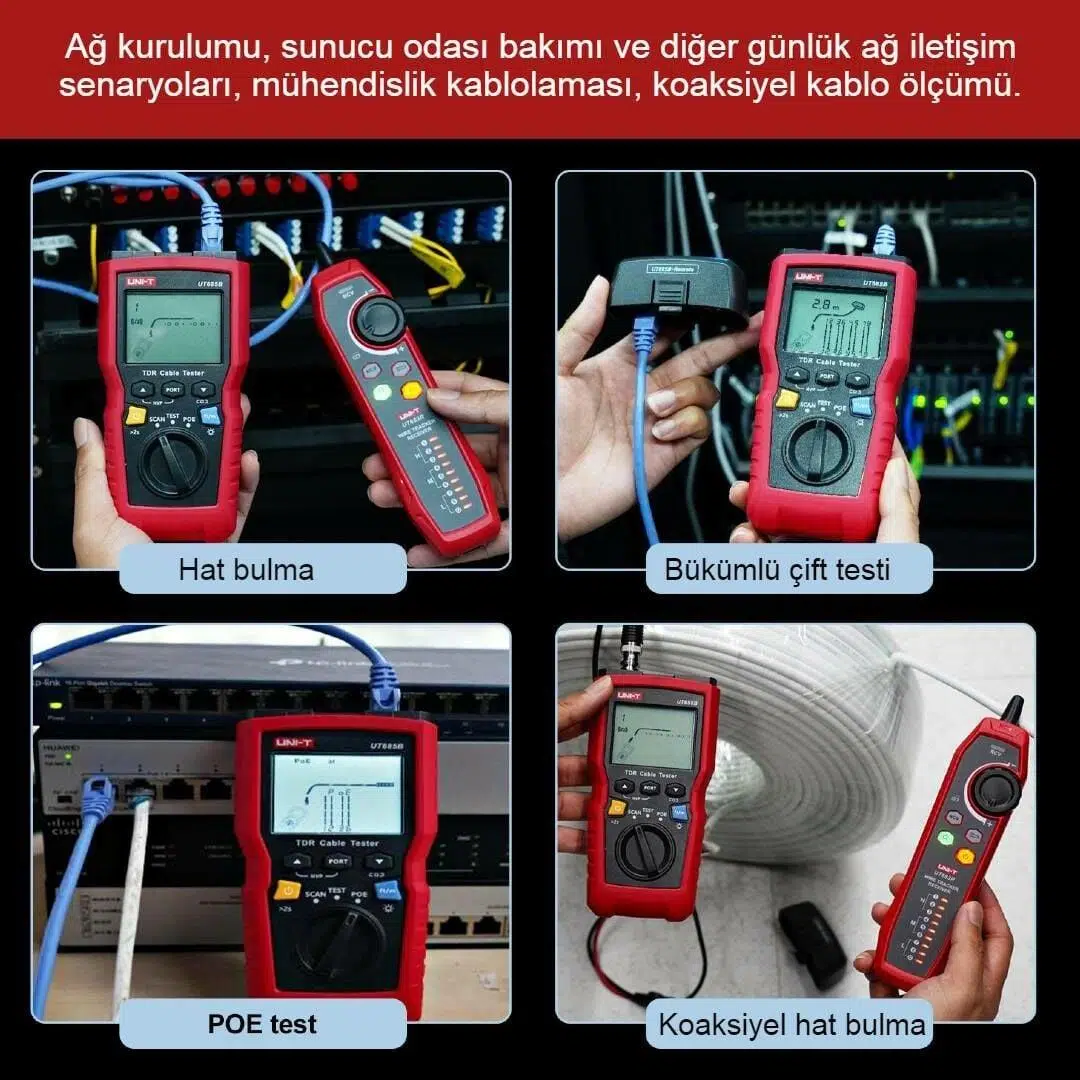

Kullanım Alanları:

• BT ve Ağ Kurulumları: Yapısal kablolama projelerinde hat doğrulama ve PoE testi.
• Telekomünikasyon: RJ11 telefon hatlarının ve abone devrelerinin arıza tespiti.
• CCTV ve Yayın Sistemleri: Koaksiyel kablo (RG6, RG59 vb.) uzunluk ve süreklilik ölçümleri.
• Endüstriyel Bakım: Karmaşık kablo kanalları içinde kablo izleme ve PoE destekli cihaz kurulumları.
