UNI-T UT681 HDMI Kablo Test Cihazı

Unit UT681 HDMI Kablo Test Cihazı – Profesyonel Görüntü ve Veri Hattı Test Çözümü

• Geniş HDMI Uyumluluğu: UT681, HDMI kablolarının (HDMI 1.2V, 1.3V, 1.4V, 2.0V) performansını ve sağlamlığını test etmek için geliştirilmiş profesyonel bir cihazdır. Hem standart HDMI hem de MINI-HDMI konnektör yapısına sahip kabloları destekleyerek geniş bir kullanım yelpazesi sunar.
• Hızlı ve Detaylı Tarama: 19 adede kadar dahili kablo yolunu saniyeler içinde tarayabilir. Kablo üzerindeki kısa devre, açık devre (kopukluk) veya yanlış sıralama (çaprazlama) gibi kritik hataları LED göstergeleri üzerinden anında raporlayarak arıza tespit sürecini hızlandırır.
• Çift Test Modu (Tarama ve Tam Ekran): Cihaz, kullanım ihtiyacına göre iki farklı mod sunar. Tarama modu (Scan) ile kablo damarları sırayla test edilirken, tam ekran modu (Full Display) ile tüm hatların durumu aynı anda görülebilir. Modlar arası geçiş tek bir tuşla kolayca yapılır.
• Ethernet ve Ekranlama Testi: Görüntü hatlarının yanı sıra Ethernet destekli HDMI kablolarının ve kablo ekranlamasının (Shielded/Unshielded) sürekliliğini test edebilir. Bu sayede sinyal parazitlerine karşı koruma sağlayan folyo katmanının sağlamlığından emin olmanızı sağlar.
• Akıllı Güç Yönetimi ve Pil Uyarısı: Pil voltajı 7,2V seviyesinin altına düştüğünde mavi ışık yanıp sönerek kullanıcıyı pil değişimi için uyarır. Ayrıca 10 dakika boyunca işlem yapılmadığında devreye giren otomatik kapanma fonksiyonu, 9V pil ömrünü maksimum seviyede korur.

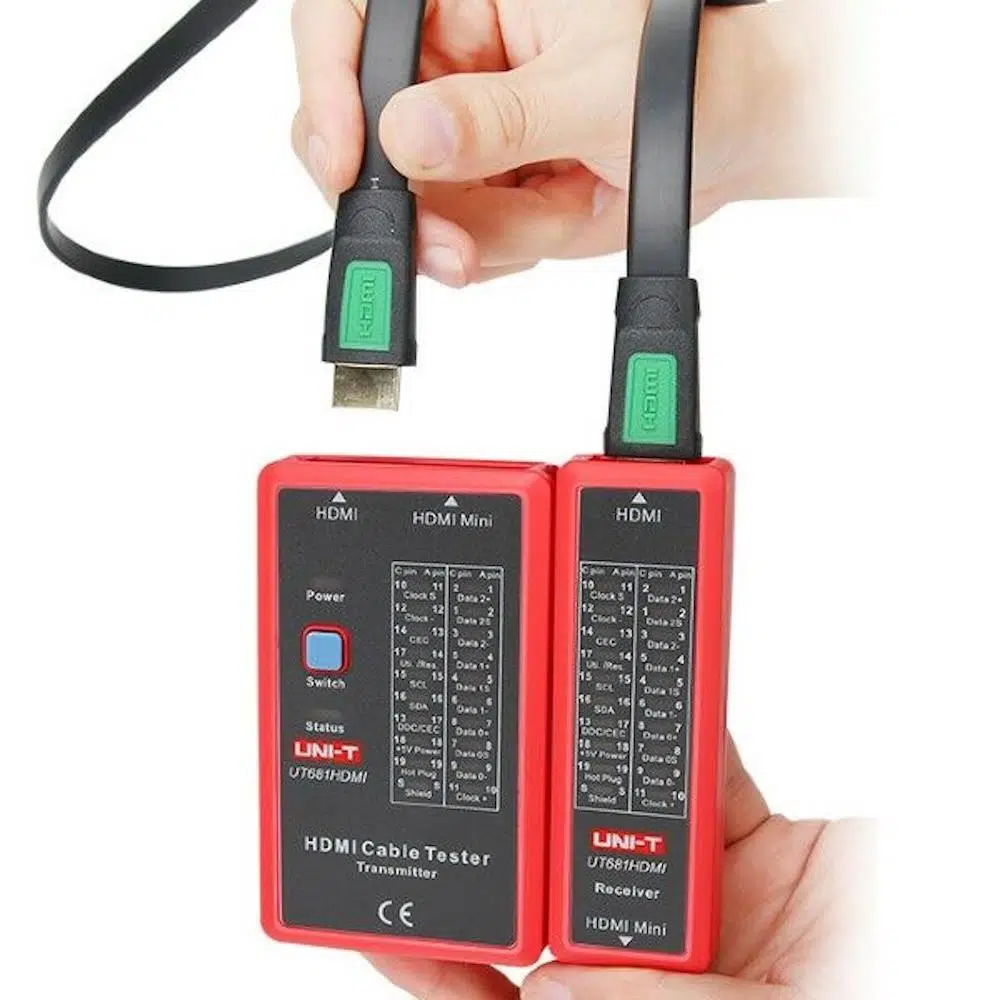

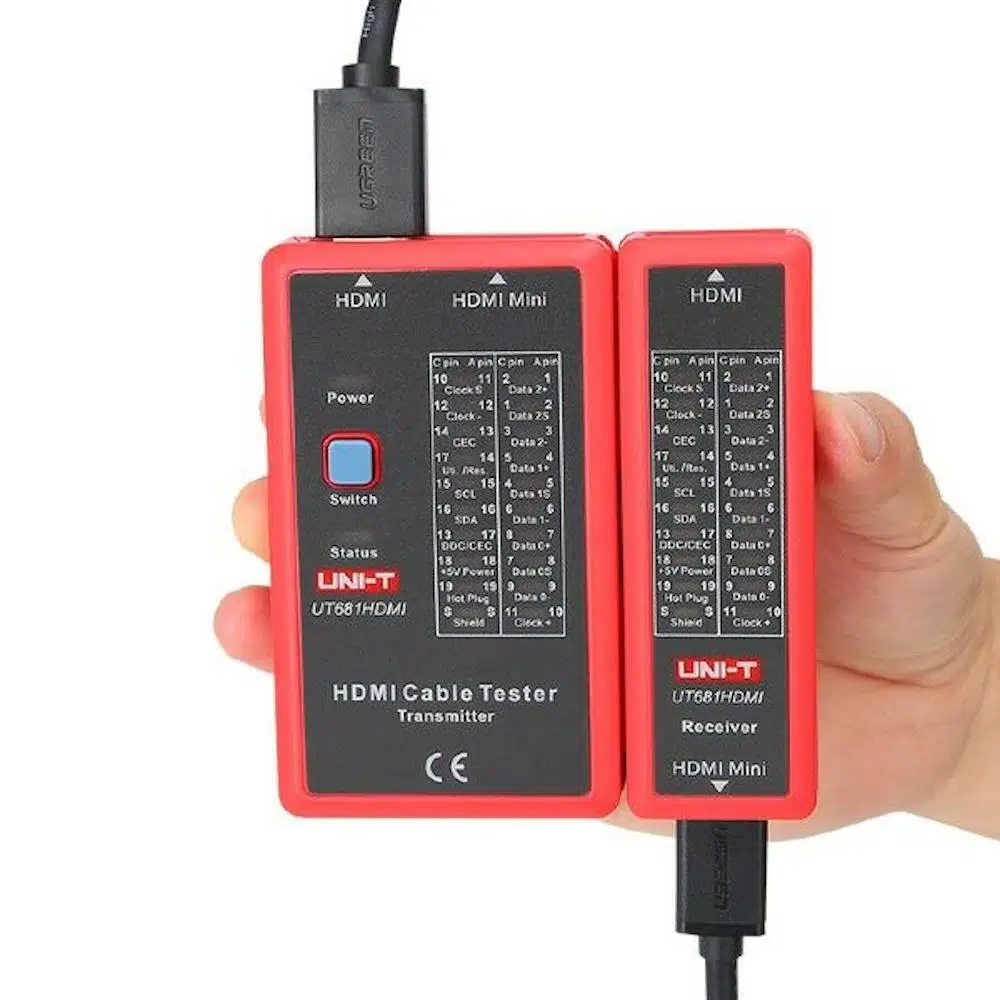

• Ergonomik ve Dayanıklı İki Parçalı Tasarım: Verici (Main) ve Alıcı (Remote) olmak üzere iki modülden oluşur. Bu yapı, döşenmiş ve uçları farklı odalarda olan uzun kabloların yerinden sökülmeden yerinde test edilmesine olanak tanır.
• Orijinal Ürün: Ürün orijinaldir ve faturasıyla gönderilmektedir.

Teknik Özellikler:

• Model: UT681.

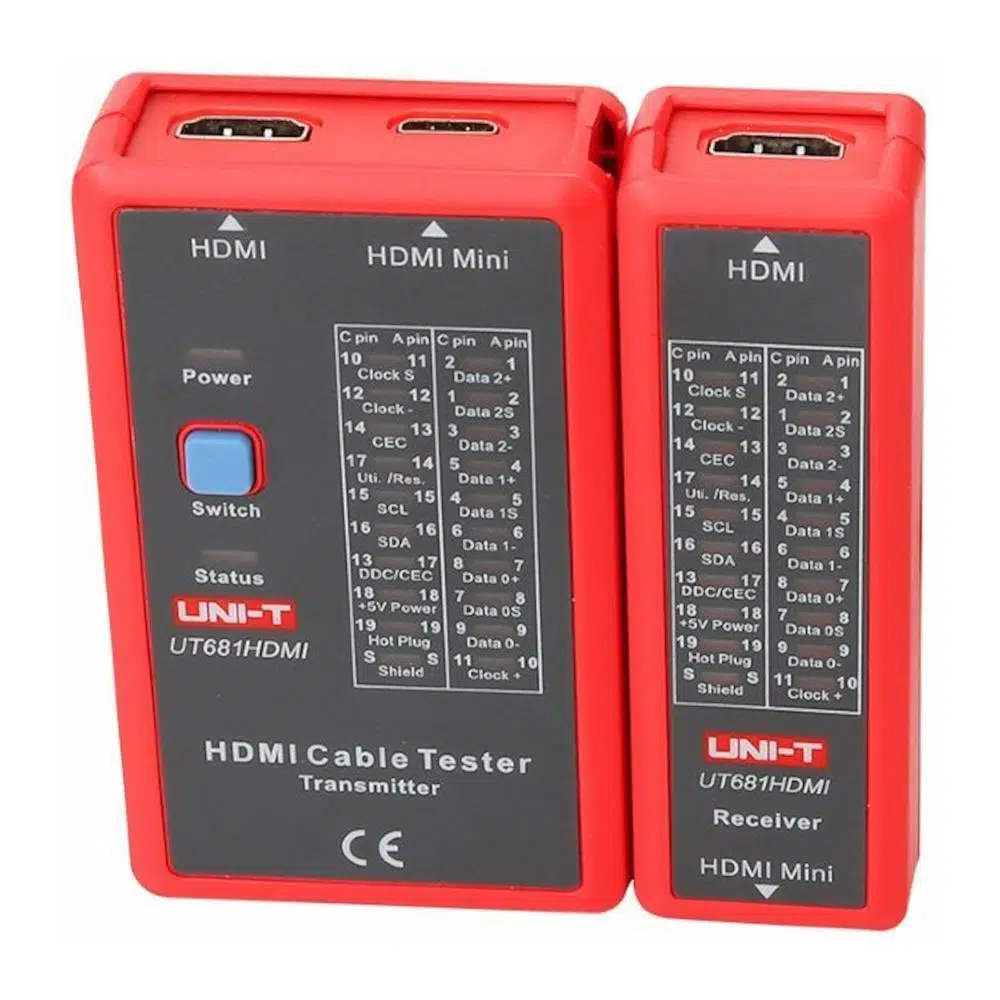

• Desteklenen Konnektörler: HDMI / MINI-HDMI.
• Test Modları: Tarama (Scan) ve Tam Ekran (Full Display).
• Hata Tespiti: Kısa devre, açık devre, çapraz bağlantı.

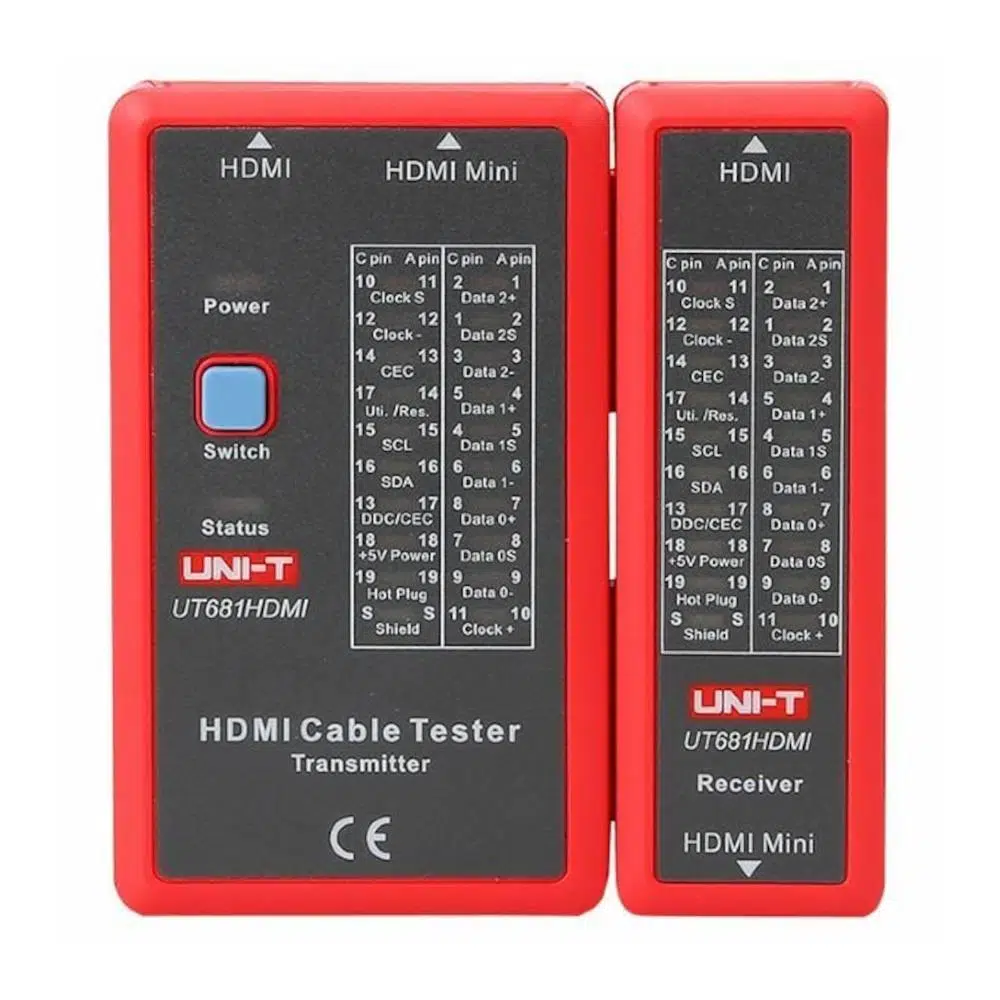

• LED Göstergeler: LED1 ~ LED19 ve LED_S (Ekranlama).
• Güvenlik Standartları: CE EN61326-1: 2013; EN61326-2-2: 2013.
• Güç Kaynağı: 9V Pil.
• Boyutlar: Verici: 102 x 62 x 28 mm; Alıcı: 102 x 37 x 28 mm.

Fonksiyonel Özellikler:

• Tek Tuşla Çalıştırma: Kolay kullanım sağlayan basit arayüz.
• Düşük Pil Algılama: Mavi ışıklı görsel ikaz sistemi.
• Otomatik Kapanma: 10 dakika hareketsizlik sonrası enerji tasarrufu.
• Manuel Kapatma: Gerektiğinde cihazı tamamen kapatma imkanı.
• Kompakt Yapı: Taşıması kolay hafif tasarım (Toplam 138g).

Kullanım Alanları:

• Ev Sinema Sistemleri: HDMI kablo kurulumları ve görüntü aktarım sorunlarının giderilmesi.
• Veri Merkezleri ve Sistem Odaları: Sunucu ve ekran arası bağlantıların doğrulanması.
• Güvenlik Kamera Sistemleri: NVR ve monitör arası uzun metrajlı kablo testleri.
• Teknik Servis ve Montaj: Yeni döşenen HDMI hatlarının devreye alınmadan önce kontrol edilmesi.
