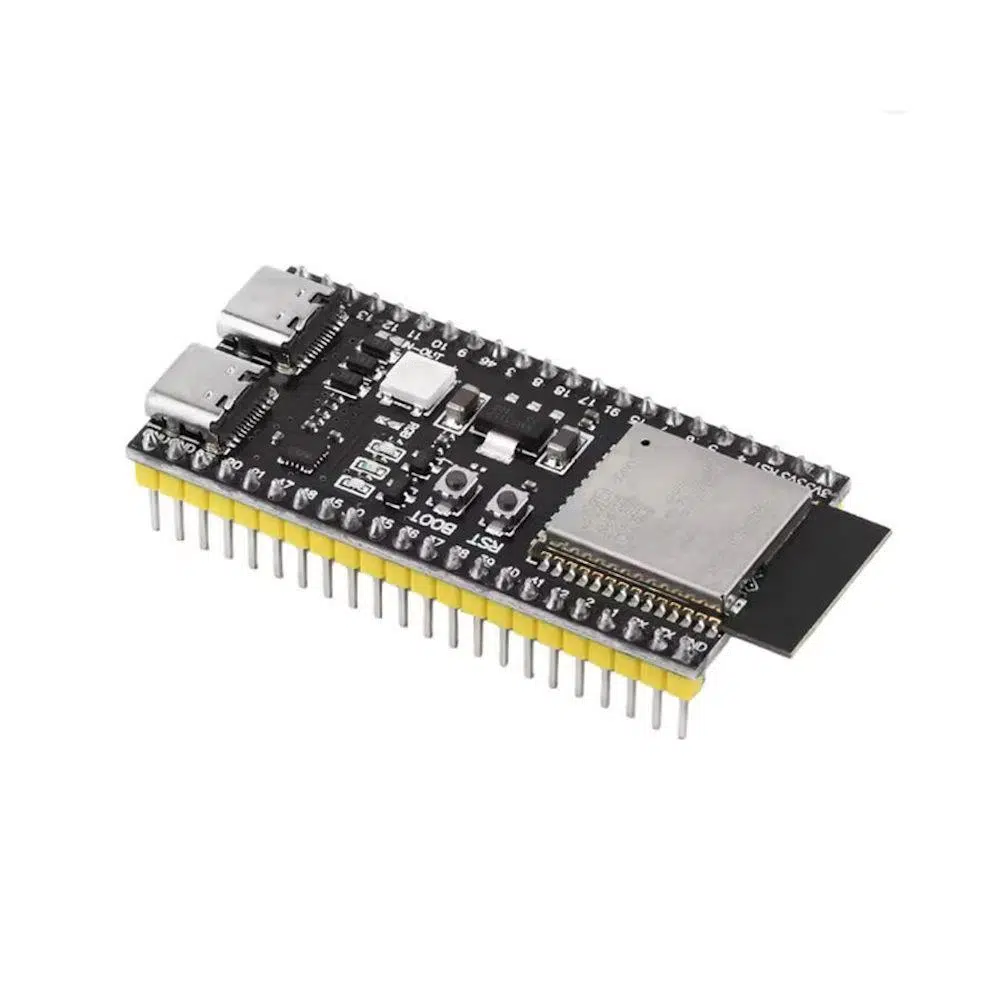

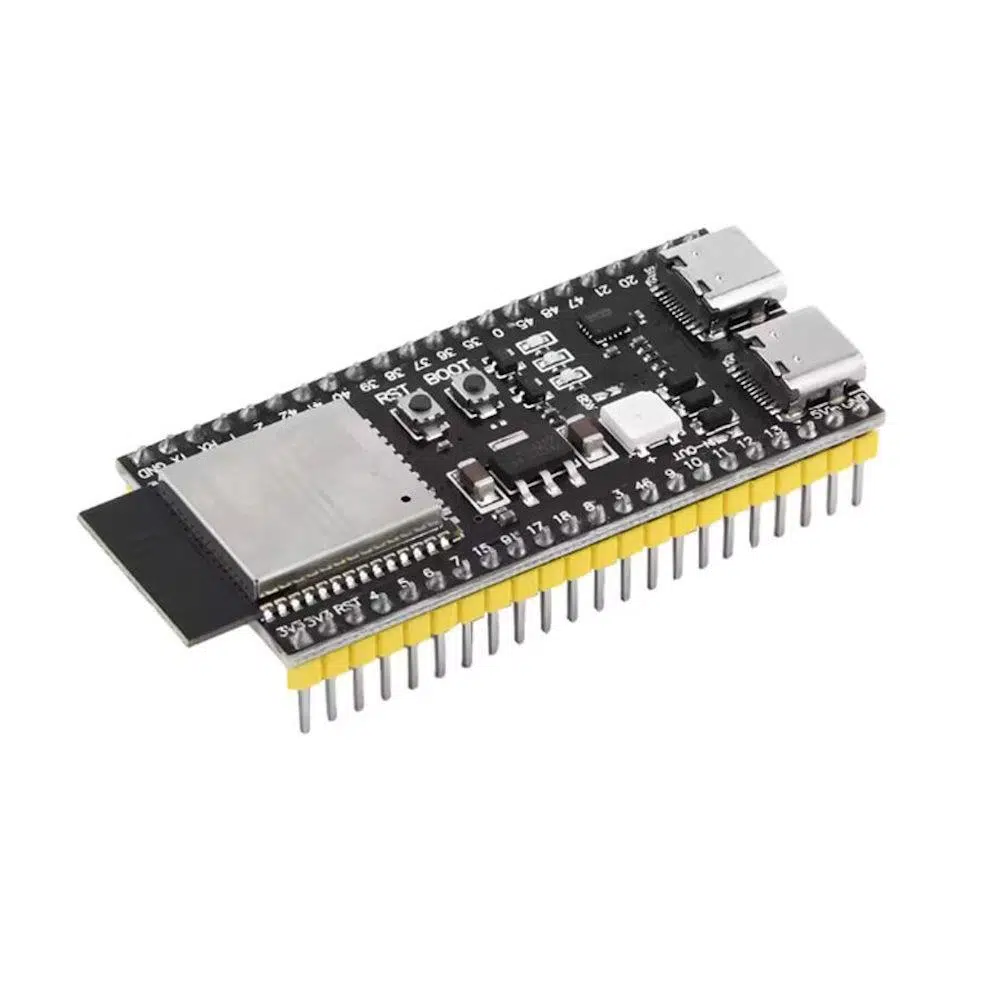

SANEC ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı

SANEC ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı

Temel Özellikleri:

• Çift Çekirdekli Güçlü Mimari. ESP32-S3 N16R8, 240 MHz hızında kararlı çalışan Xtensa® 32-bit LX7 çift çekirdekli MCU işlemcisi ile donatılmıştır. Yapay zeka (AI) hızlandırma desteği sayesinde makine öğrenimi, gerçek zamanlı ses tanıma ve sinyal işleme uygulamalarında üstün performans sunar.
• Devasa Bellek Kapasitesi. Kart üzerinde yer alan 16 MB harici Flash depolama alanı ve 8 MB PSRAM hafıza kapasitesi, büyük boyutlu kod kütüphanelerini, yoğun sensör verilerini ve grafik arayüzlerini (GUI) donma veya bellek yetersizliği yaşamadan çalıştırmanızı sağlar.
• Gelişmiş Çift Kablosuz Bağlantı. Entegre Wi-Fi 2.4 GHz (802.11 b/g/n) ve Bluetooth 5 (LE / Mesh) modülleri sayesinde akıllı ağ altyapılarına kesintisiz bağlanır. Bluetooth Mesh desteği ile geniş alanlı akıllı ev ve sensör ağları için mükemmel bir kablosuz iletişim köprüsü oluşturur.
• Zengin Çevre Birimleri ve Multimedya Desteği. 45 adet programlanabilir GPIO pini; 4×SPI, 3×UART ve 2×I²C gibi zengin dijital arayüzlerin yanı sıra 8-16 bit RGB LCD ekran arayüzü ile DVP kamera arayüzünü (OV2640 gibi kamera modülleri için) doğrudan destekler.
• Geriye Dönük Tam Uyumluluk. This üst düzey seri, alt segmentteki N8R2 (8 MB Flash / 2 MB PSRAM) modeliyle donanımsal ve yazılımsal olarak tam geriye dönük uyumluluk sunar. Daha düşük kapasiteli ESP32-S3 modülleri için yazılmış tüm kararlı kodlar ve projeler, doğrudan N16R8 üzerinde hiçbir değişiklik yapılmadan çalıştırılabilir.
• Donanım Tabanlı Üst Düzey Güvenlik. Güvenli başlangıç (Secure Boot), flaş şifreleme (Flash Encryption), AES-128/256, RSA ve HMAC gibi donanımsal kriptografik hızlandırıcılar ile IoT projelerinizdeki veri akışını ve cihaz yazılımını siber tehditlere karşı en üst düzeyde korur.
• Kolay Programlama ve Tip-C Arayüzü. Kart üzerinde yer alan entegre yerel USB Type-C arabirimi, harici bir çipe ihtiyaç duymadan doğrudan USB OTG ve donanımsal USB JTAG hata ayıklama (debugging) işlemlerine olanak tanıyarak geliştirme süreçlerini hızlandırır.

Teknik Veriler:

• Model. ESP32-S3 N16R8 (ESP32-S3-WROOM-1-N16R8).
• İşlemci. Xtensa® 32-bit LX7 çift çekirdekli MCU (240 MHz saat hızı).
• Dahili Bellek. 512 KB SRAM, 384 KB ROM.
• Harici Bellek. 16 MB Flash hafıza, 8 MB PSRAM.
• Kablosuz Bağlantı. Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n), Bluetooth 5 (LE, Mesh desteği).
• Wi-Fi Özellikleri. 1T1R mod, 150 Mbps veri hızı, 20/40 MHz bant genişliği, WMM, SoftAP + Station eş zamanlı çalışma modu.
• Bluetooth Özellikleri. BT 5.0, Düşük Enerji (LE), 125 Kbps–2 Mbps ayarlanabilir hız, reklam uzantıları, kanal seçimi numarası 2.
• GPIO Sayısı. 45 adet programlanabilir çok fonksiyonlu GPIO pini.
• Dijital Arayüzler. 4×SPI, 3×UART, 2×I²C, 2×I²S, 1×LCD arayüzü (8-16 bit RGB), 1×DVP kamera arayüzü, 1×USB OTG, 1×USB JTAG.
• Analog Arayüzler. 2×12-bit ADC (20 kanal toplam), dahili sıcaklık sensörü, 14×kapasitif dokunmatik GPIO pini.
• Zamanlayıcılar. 4×54-bit genel amaçlı zamanlayıcı, 3×Watchdog zamanlayıcı, 1×Sistem zamanlayıcısı.
• Güç Yönetimi. 5 farklı ultra düşük güç modu, RISC-V yardımcı işlemci (ULP - Ultra Low Power) ile derin uyku modunda dahi sensör okuma yeteneği.
• Güvenlik Protokolleri. Güvenli başlangıç, flaş şifreleme, AES-128/256, RSA, HMAC, RNG, dijital imza donanım hızlandırıcısı.

Kullanım Alanları:

• Yapay Zeka ve Kenar Bilişim (Edge AI). Cihaz üzerinde yerel olarak çalışan makine öğrenimi modelleri, nesne/yüz tanıma, sesli komut algılama sistemleri ve yapay zeka destekli görüntü işleme projeleri.
• Endüstriyel IoT ve Otomasyon. Fabrika sahalarındaki sensör ağları, RS485/Modbus üzerinden veri toplama terminalleri, endüstriyel gateway (geçit) cihazları ve kablosuz makine izleme üniteleri.
• Akıllı Ev ve Bina Otomasyonu. Merkezi akıllı ev kontrol panelleri, Wi-Fi/Bluetooth ağ geçitleri, akıllı aydınlatma ve priz şebekeleri, security kamerası entegreli alarm sistemleri.
• Gelişmiş Robotik ve İHA Sistemleri. Çoklu motor/servo kontrolü gerektiren otonom robotlar, telemetri verisi aktaran drone projeleri ve kablosuz veri köprüleri.

Baskı ve Donanım Önemli Notları:

• Besleme Voltajı ve Akım İhtiyacı. Kart, USB Type-C üzerinden 5V DC ile beslenir. Wi-Fi ve Bluetooth modüllerinin anlık yüksek akım çekimlerinde (özellikle veri iletim pikleri esnasında) sistemin kilitlenmemesi için besleme kaynağının en az 1A ila 2A akım verebildiğinden emin olunmalıdır.
• Pin Dağılımı ve Voltaj Seviyesi. Tüm GPIO pinleri 3.3V lojik seviyesi ile çalışır. Karta 5V seviyesine sahip sensörler veya harici modüller bağlanırken pinlerin zarar görmemesi için mutlaka seviye dönüştürücü (logic level shifter) devreler kullanılmalıdır.
• Geliştirme Ortamı Desteği. Resmi ESP-IDF yazılım geliştirme kiti ile tam uyumlu çalışmasının yanı sıra, güncel kütüphaneler eklenerek Arduino IDE, MicroPython ve CircuitPython platformları üzerinden de kolayca programlanabilir.
• Anten Performansı ve Yerleşim. Kart üzerindeki entegre PCB antenin kablosuz sinyal performansını maksimumda tutmak için, kart muhafaza kutusuna yerleştirilirken anten kısmının metal yüzeylerden, kalın güç hatlarından ve ekran kablolarından uzak tutulması önemle tavsiye edilir.
