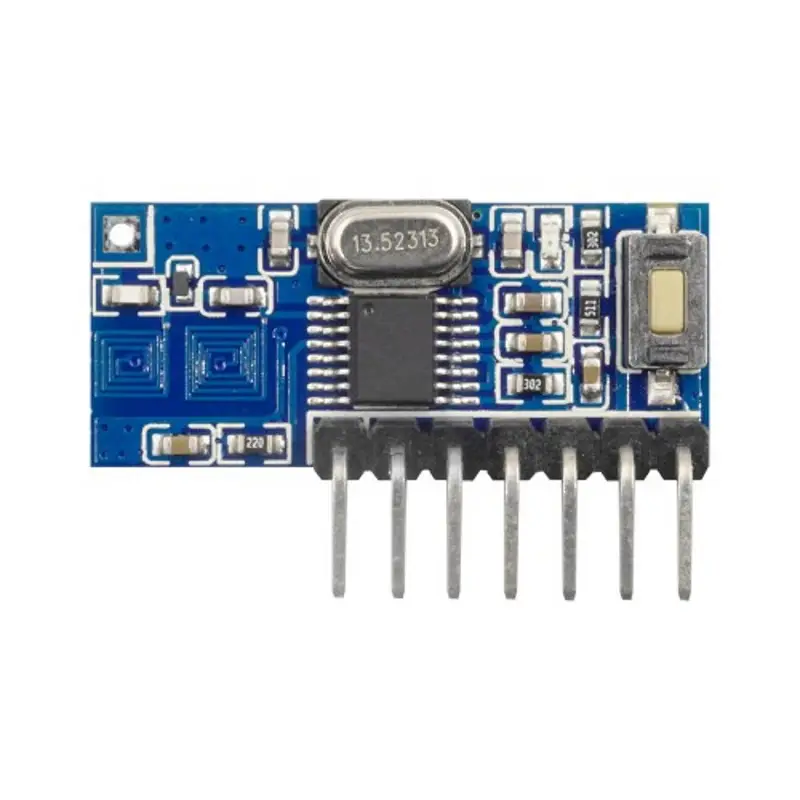

Rx480-E 4 Kanal 433Mhz Rf Alıcı

RX480-E 4 Kanal 433Mhz RF Kumanda Alıcısı

Öğrenebilen Kablosuz EV1527 Uzaktan Kontrol Kapı Anahtar Güvenlik Alarm Araba EV1527 çıkış formatlı vericiler ile kullanılabilir.

433 Mhz 4 kanal kumandalar için alıcı devresi.

EV1527 standardında kablosuz kumanda sinyallerini öğrenerek alıcı devre olarak kullanılabilir.

Kablosuz kontrol uygulamalarında yaygın olarak kullanılmaktadır.

Özellikleri:

Çalışma voltajı: DC 3.3V / 5V

Çalışma akımı: ?5mA

Çalışma frekansı 433MHz

Alıcı hassassiyeti: -108dB

Haberleşme mesafesi:  15 metre

Frekans bandı: ±0.2MHz

Çalışma sıcaklığı: -25C / 75C

Çalışma modları:Point move, self-locking, interlocking

Çıkış: 4 Kanal TTL

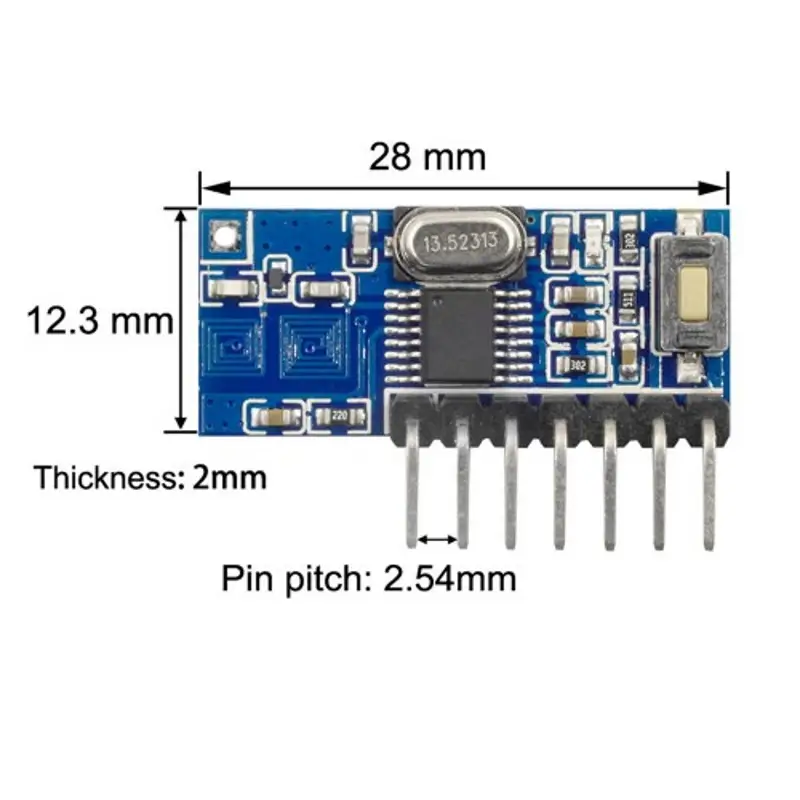

Boyutlar:  12.3mm x 28mm

Ağırlık: 1,5gr

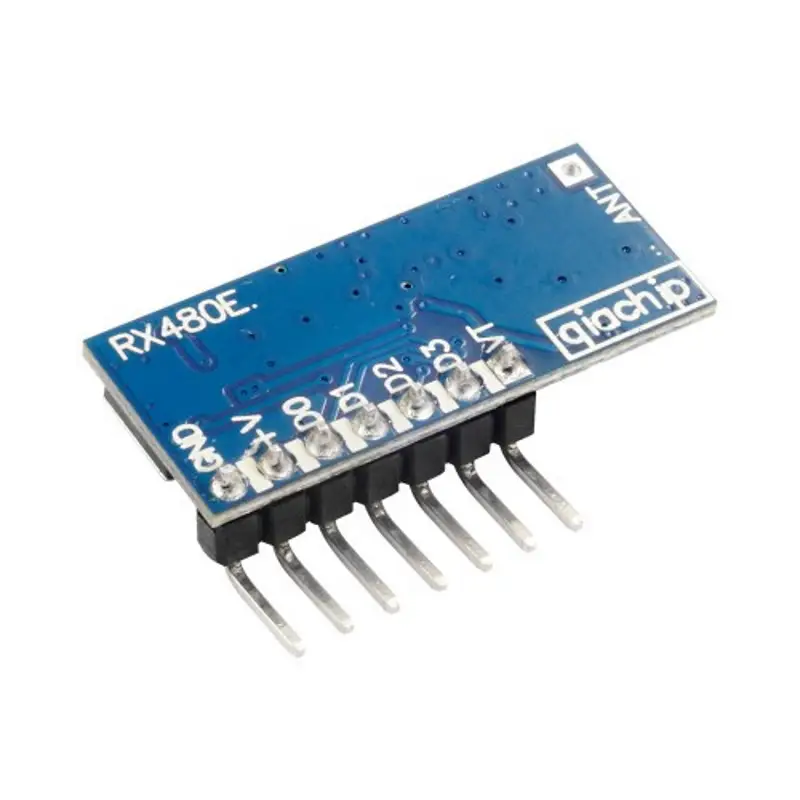

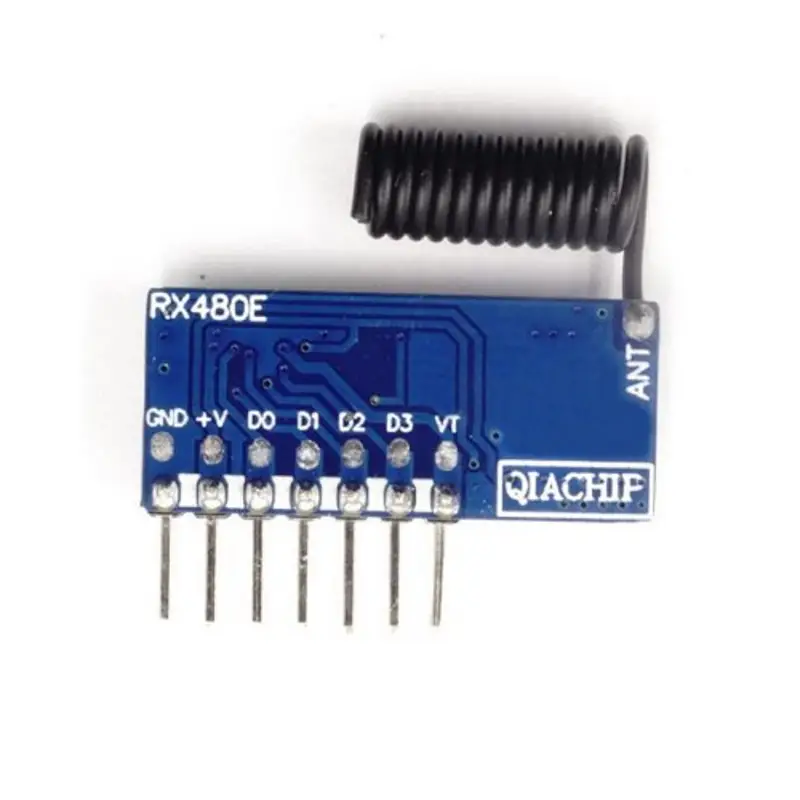

Pin açıklaması:

GND: Toprak

+V: DC 3.3~5V

D0: Data çıkışı

D1: Data çıkışı

D2: Data çıkışı

D3: Data çıkışı

VT: Output

Programlama:

Hafızanın silinmesi: 8 kere butona basın. Led 7 kere yanıp söndüğünde hafızadaki kayıtlar silinmiş demektir.

Hafıza kaydetme / öğretme: 1 kere butona basın. Led çalışmaya başladığında kumandanın butonlarına basın. Led 3 kere yanıp sönerse kayıt başarı ile yapılmıştır.

Test: Kayıt işleminden sonra kumanda butonuna basıldıkça ilgili kanal aktif olur.

Buton kullanımı:

Çalışma modlarının seçimini sağlar.

1 kere basma: Inching mode (Momentary Mode)

2 kere basma: Self-Lock Mode (Toggle-Mode of the 4 Channels)

3 kere basma: İnterlocked mode (selected channel active and be cleared, if another channel becomes active)
