QUALCOMM Q3.0 HIZLI ŞARJ DEVRESİ 5V & 9V & 12V - Arduino

QUALCOMM Q3.0 HIZLI ŞARJ DEVRESİ 5V & 9V & 12V – Arduino

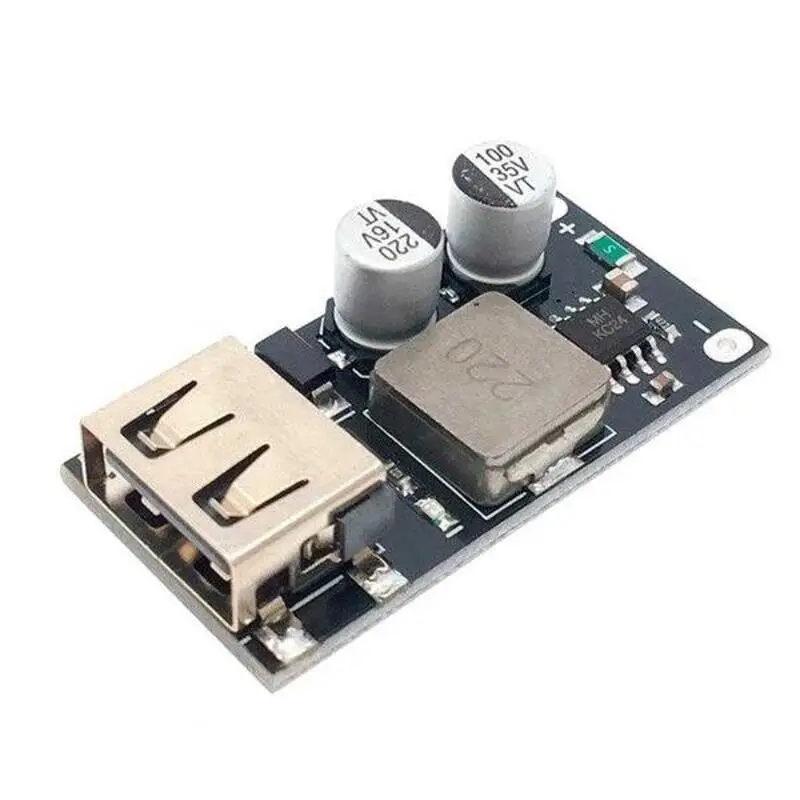

6-32V arası DC girişe sahip akıllı regüle devresidir.

Giriş voltajını regüle ederek Qualcomm Q3.0 ve Q2.0 desteği sayesinde istenen çıkış değerine göre voltaj çıkışı vermektedir.

Ürünün kapasitesi 18W'tır.

Apple, Samsung, Huawei, BC1.2, MTKPEI.1 / PE2.0, FCP, AFC, SFCP. hızlı şarj protokollerini destekler.

Aşırı akım, kısa devre ve aşırı ısınmaya karşı koruması vardır.

Bağlanan cihazın desteklemesi halinde;

5V 3.6A

9V 2A

12V 1.5A çıkış verebilir.

Qualcomm’un en son teknolojiye sahip Quick Charge ™ teknolojisi, standart USB portu özelliklerinin ötesinde bir güçle mobil cihaz pillerini şarj etmek için güç aktarma özelliğini içerir. Pil ömrünü uzatmak için yumuşak modda hızlı şarj sağlar.

QC 2.0 spesifikasyonu, şarj cihazıyla eşleşen verileri değiştirdikten sonra, besleme hattındaki (D + / D-) voltajın 9V, 12V ve 20V'a yükseltilmesini sağlar. Cihaz protokolü desteklemiyorsa, şarj cihazı standart USB protokolüne karşılık gelen 5V'luk bir voltaj sağlar.

Genişletilmiş QC 3.0 spesifikasyonu, 0.2V'lik artışlarla şarj edilebilir bir cihazdan talep edilmesi durumunda yük üzerindeki voltajı 3,6V ile 20V arasında ayarlama yeteneğine sahiptir.

Bu nedenle, Quick Charge ™ teknolojisi, QC 2.0 spesifikasyonu üzerinde çalışırken şarj süresini% 75 oranında artırmanıza olanak tanır.

QC 3.0 kullanmak, şarj işlemini% 40 daha hızlandırır.

Maksimum şarj gücü 18 watt.

Qualcomm QC3.0 QC2.0 (Adım Aşağı) teknolojisi MH-KC24'ü destekleyen önerilen USB şarj modülü, 6 - 32 Volt giriş voltajı aralığında, yetersiz giriş voltajına karşı koruma ile çalışır.

Varsayılan çıkış voltajı 5 V'tur, veri alışverişinde bulunduktan ve hızlı şarjı açtıktan sonra, çıkış voltajı otomatik olarak 3 V ile 12 V arasındadır.
