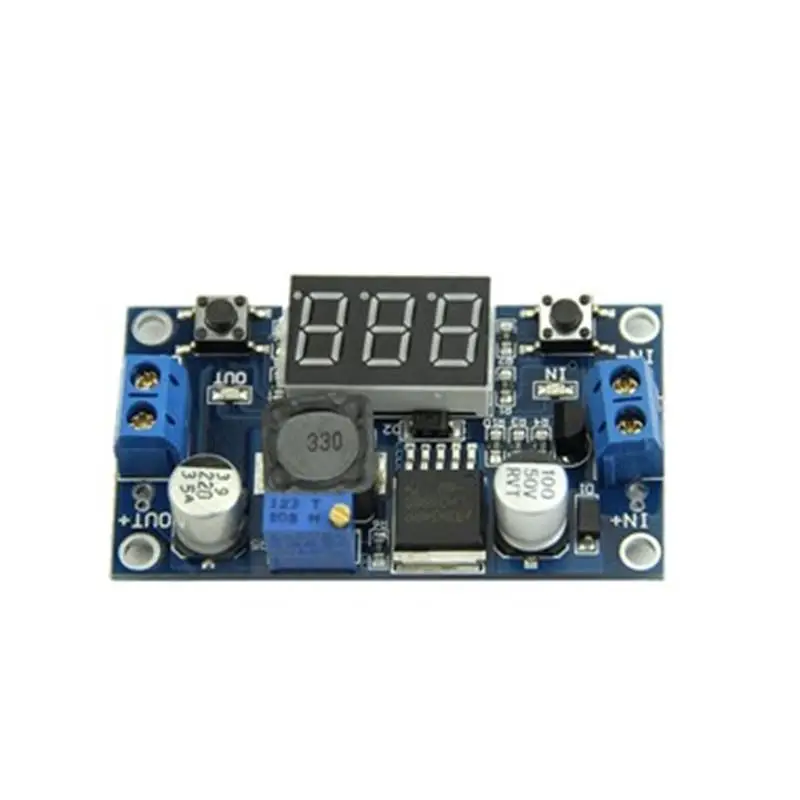

LM2596 Göstergeli Ayarlanabilir Voltaj Regülatör Kartı

LM2596 Ekranlı Göstergeli Ayarlanabilir Dc/Dc Voltaj Regülatörü

LM2596 Ekranlı Göstergeli Ayarlanabilir Dc/Dc Voltaj Regülatörü modülü üzerinde LM2596 anahtarlamalı (switch mode)   voltaj regülatör çipini barındırır.

Vidalı terminal şeklinde giriş ve çıkış bağlantı noktaları bulunur.

Böylece ucu açık kabloları kolayca modüle bağlayabilirsiniz.

Ayrıca üzerinde voltaj gösterge paneli 7 Segment bulunmaktadır.

Çıkış voltajını bu gösterge üzerinden görebilirsiniz.

S1 düğmesine basarak çıkış , giriş voltajı ölçümü seçimi yapabilirsiniz.

Hangi çıkışı aldığınızı görmek için 2 adet gösterge ledi bulunmaktadır.

Modül üzerinde monteleme delikleri de bulunmaktadır.

4.5-40V arasındaki dc voltajı , 1.25—37V dc voltajına çevirir.

Üzerindeki potansiyometrenin vidasını çevirerek çıkış voltajı ayarlanır.

Giriş voltajı çıkış voltajının en az 1.5v üzerinde olmalıdır.

Dikkat: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir. Giriş pinlerine besleme voltajını bağlayın. Cihazın voltaj göstergesini butona basarak çıkış(out) a getirin. Yaklaşık olarak 15-20 tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.
