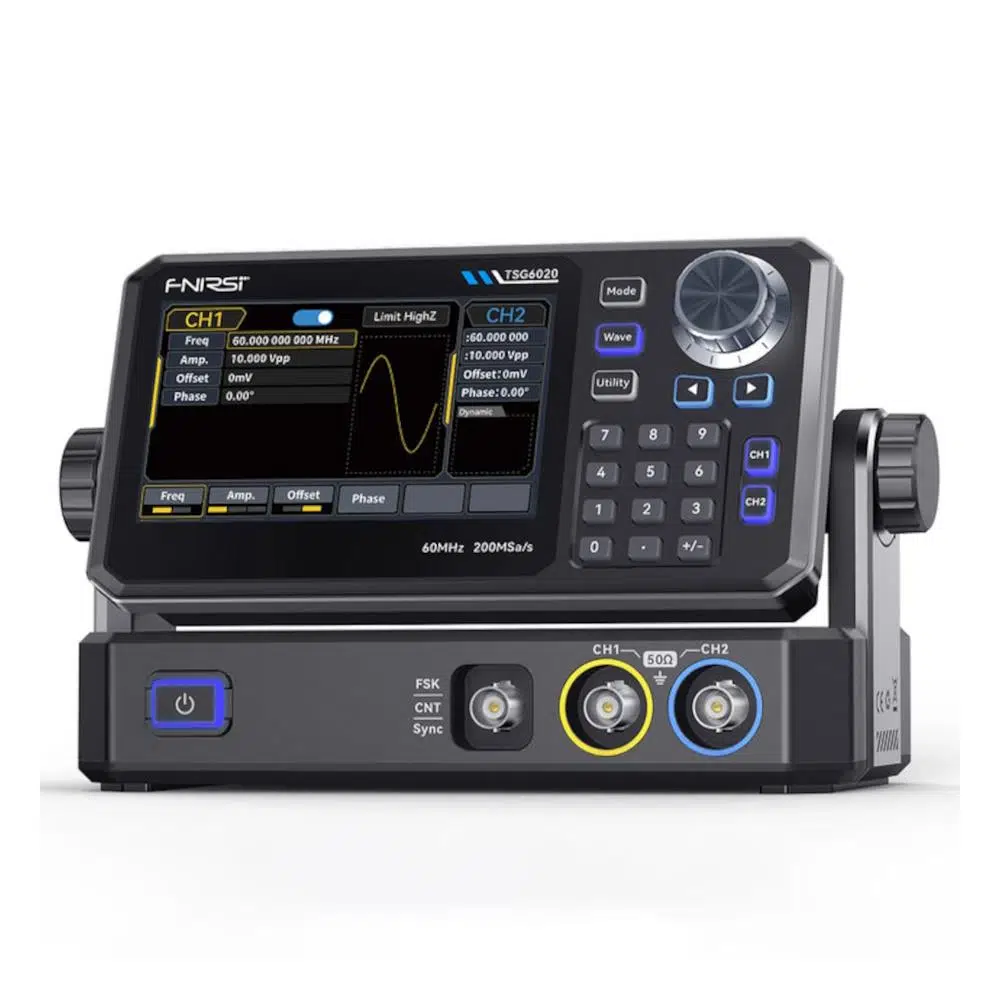

FNIRSI TSG6020 2 Kanallı 60MHz DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü

FNIRSI TSG6020 2 Kanallı 60MHz DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü

Temel Özellikleri:

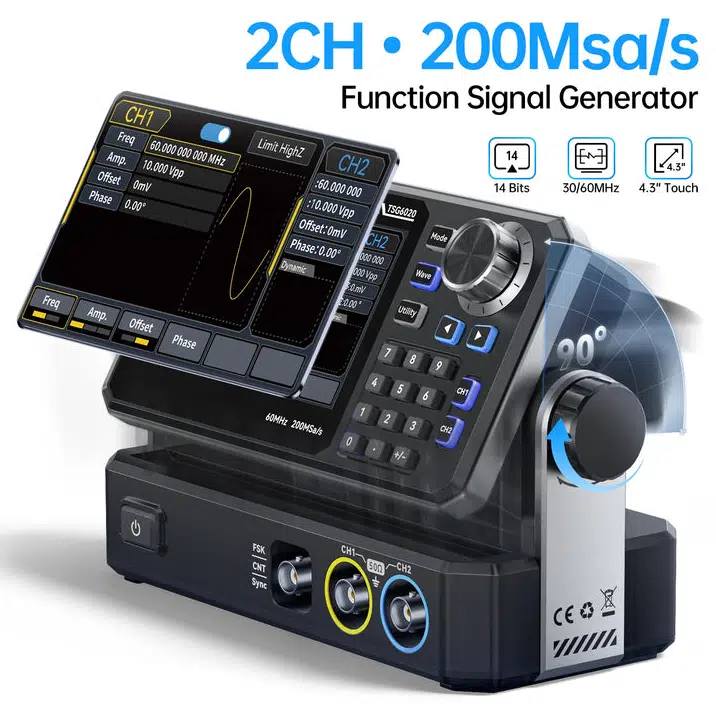

• Genel Bakış: FNIRSI TSG6020, $60\text{MHz}$'e kadar çıkış verebilen, yüksek doğrulukta sinyal üretimi sunan çift kanallı masaüstü fonksiyon ve keyfi dalga formu jeneratörüdür (Arbitrary Waveform Generator). $200\text{MSa/s}$ yüksek örnekleme hızı ve $14\text{-bit}$ dikey çözünürlük mimarisi sayesinde ürettiği sinyallerin bozulmasız ve hassas olmasını sağlar.
• ZeroSurge Ve VeriPoint Teknolojileri:

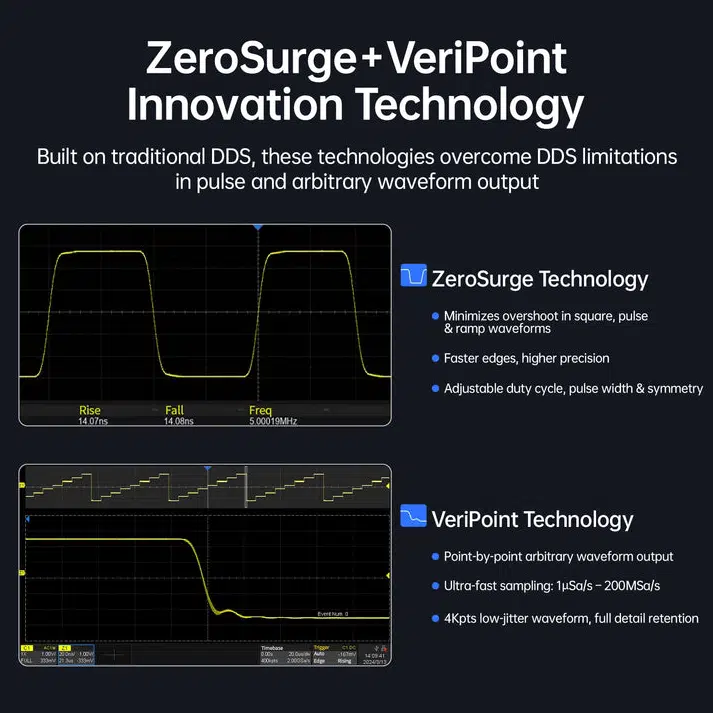

  • ZeroSurge Teknolojisi: Kare, darbe ve rampa dalga formlarının kenarlarında oluşan sinyal taşmalarını (overshoot) $\%1$'in altında tutarak hassas devrelerin aşırı gerilimle zarar görmesini engeller.
  • VeriPoint Teknolojisi: Keyfi dalga formlarını nokta nokta üreterek $200\text{ps}$ altı ultra düşük jitter (zamanlama kayması) ile sinyalleri aslına sadık biçimde oluşturur.

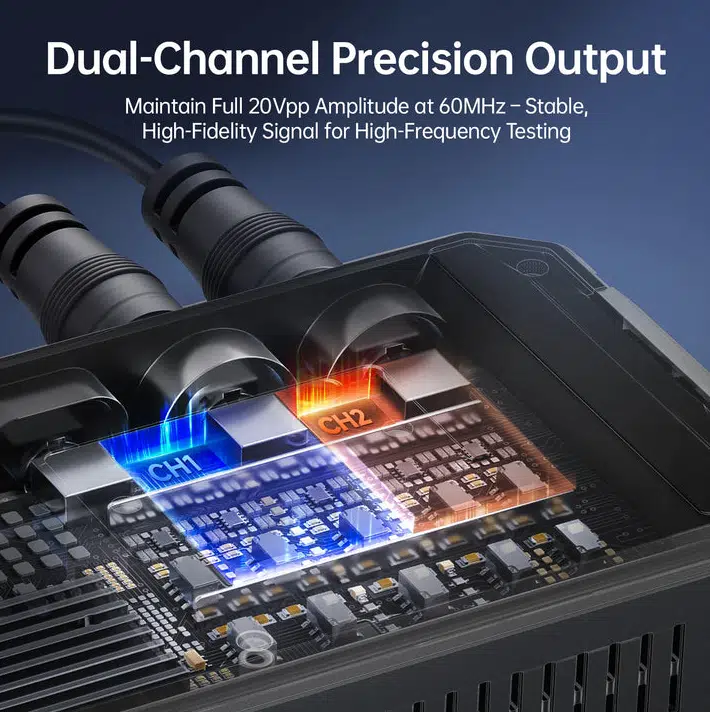

• Çift Bağımsız Kanal Desteği: İki kanaldan birbirinden tamamen bağımsız olarak farklı frekans, genlik ve dalga formunda sinyaller elde edilmesini sağlar.

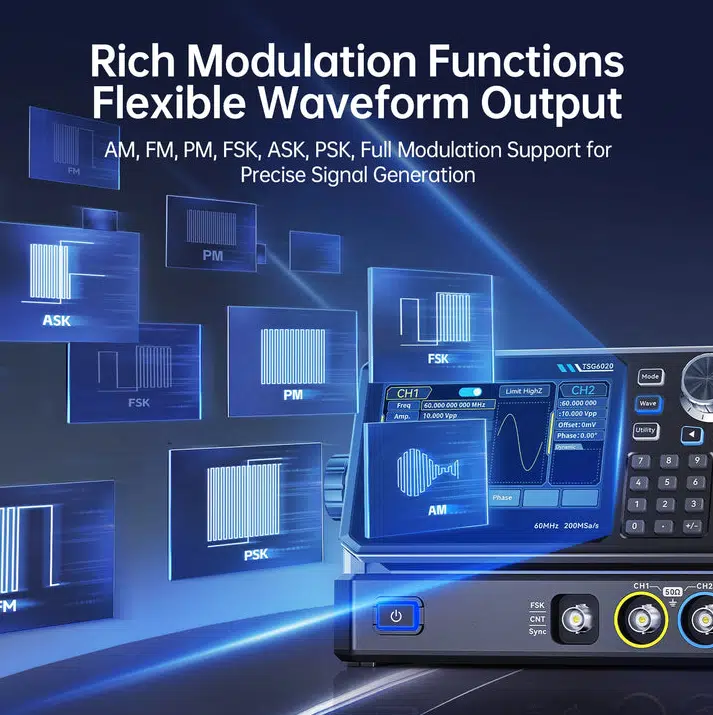

• Zengin Dalga Formları Ve Frekans Tarama (Sweep): Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga biçimlerini destekler. Doğrusal (linear) ve logaritmik frekans tarama modları ile filtre ve amplifikatör testlerinde büyük kolaylık sağlar.
• 4.3 İnç Dokunmatik Ekran Ve Ergonomik Kullanım: Geniş dokunmatik ekranı ve fiziksel kontrol tuşlarının kombinasyonu sayesinde menüler arasında hızlı, sezgisel ve konforlu navigasyon olanağı sunar.

Teknik Özellikleri:

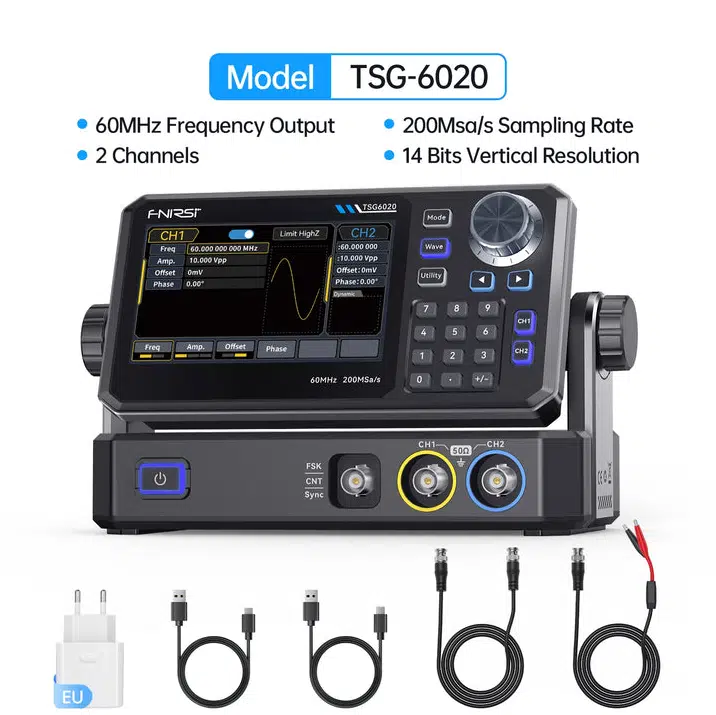

• Ürün Tipi: Masaüstü Çift Kanal DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü
• Maksimum Çıkış Frekansı: $60\text{ MHz}$
• Kanal Sayısı: 2 Bağımsız Çıkış Kanalı
• Örnekleme Hızı: $200\text{ MSa/s}$
• Dikey Çözünürlük: $14\text{-bit}$
• Dalga Formları: Sinüs, Kare, Darbe (Pulse), Rampa, Gürültü, DC, Keyfi (Arbitrary)
• Sinyal Kalitesi Özellikleri:
  • Aşım (Overshoot): $< \%1$ (ZeroSurge Mimarisi)
  • Jitter (Zaman Kayması): $< 200\text{ ps}$ (VeriPoint Mimarisi)
• Tarama (Sweep) Modları: Doğrusal (Linear) ve Logaritmik (Logarithmic)
• Ekran Yapısı: 4.3 İnç Renkli Dokunmatik Ekran + Fiziksel Döner Buton / Tuş Takımı

Kullanım Alanları:

• Devre Tasarımı Ve Ar-Ge Testleri: Yeni geliştirilen devre prototiplerinde, sensör simülasyonlarında ve elektronik kartlarda hassas referans sinyal üretimi.
• Komponent Ve Sistem Karakterizasyonu: Filtreler, yükselticiler (amplifikatör), osilatörler ve ses/frekans ekipmanlarının frekans tepkilerinin analizi.
• Eğitim Ve Laboratuvar: Üniversitelerin mühendislik laboratuvarları, meslek liseleri ve profesyonel hobi atölyeleri.

Önemli Bilgilendirme:

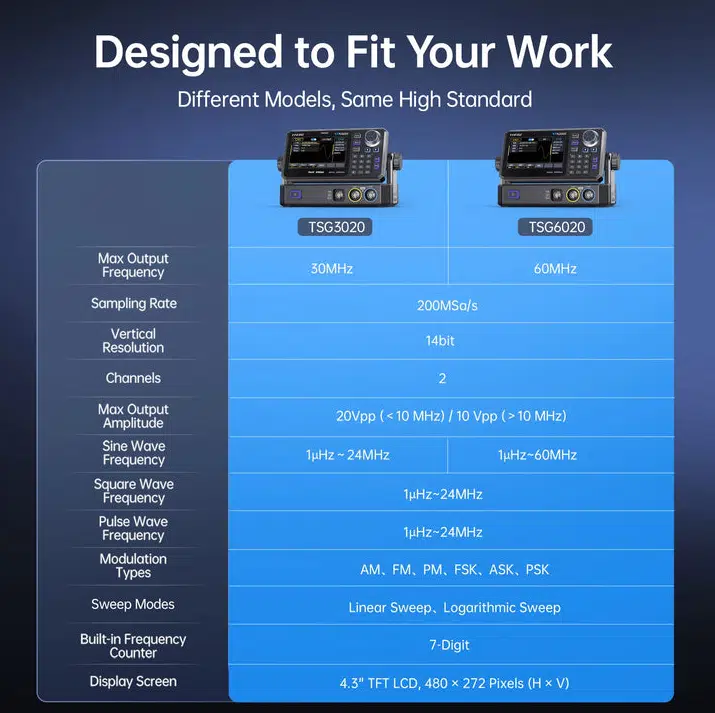

• Model Seçimi: Kardeş modeli olan TSG3020 ile aralarındaki tek fark bant genişliğidir ($30\text{MHz}$). Yüksek frekanslı devre testleri, hızlı dijital hatlar veya RF'e yakın sinyal gereksinimleri için $60\text{MHz}$'lik bu TSG6020 modeli tercih edilmelidir.
• Çıkış Empedansı Ayarı: Doğru genlik seviyesinde sinyal elde edebilmek için cihaz menüsündeki çıkış empedansı ayarının (High-Z veya $50\Omega$) bağlı olan yük ile eşleştirilmesi tavsiye edilir.
