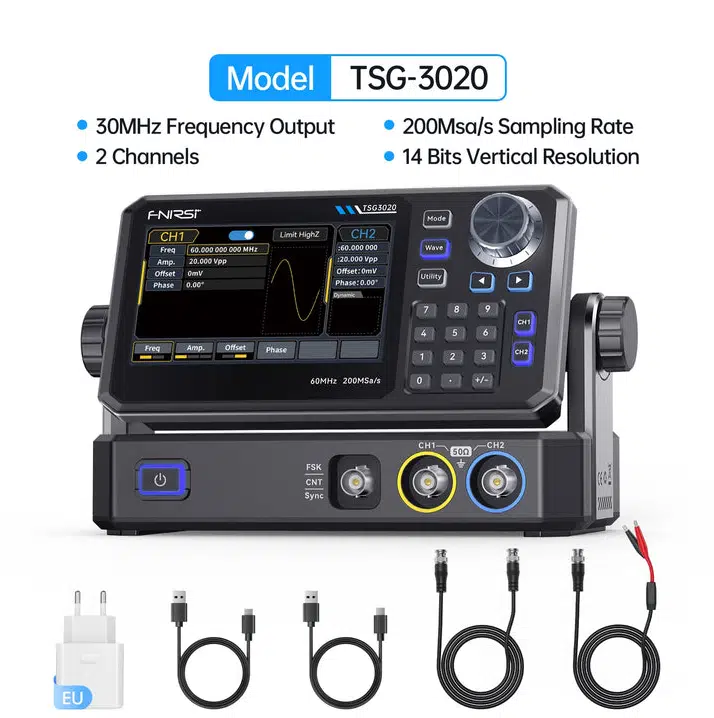

FNIRSI TSG3020 2 Kanallı 30MHz DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü

FNIRSI TSG3020 2 Kanallı 30MHz DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü

Temel Özellikleri:

• Genel Bakış: FNIRSI TSG3020, $30\text{MHz}$'e kadar çıkış verebilen, bütçe dostu ve yüksek performanslı çift kanallı masaüstü fonksiyon ve keyfi dalga formu jeneratörüdür (Arbitrary Waveform Generator). Üst model ile aynı $200\text{MSa/s}$ yüksek örnekleme hızını ve $14\text{-bit}$ dikey çözünürlük mimarisini paylaşarak bozulmasız, hassas ve pürüzsüz sinyaller üretir.

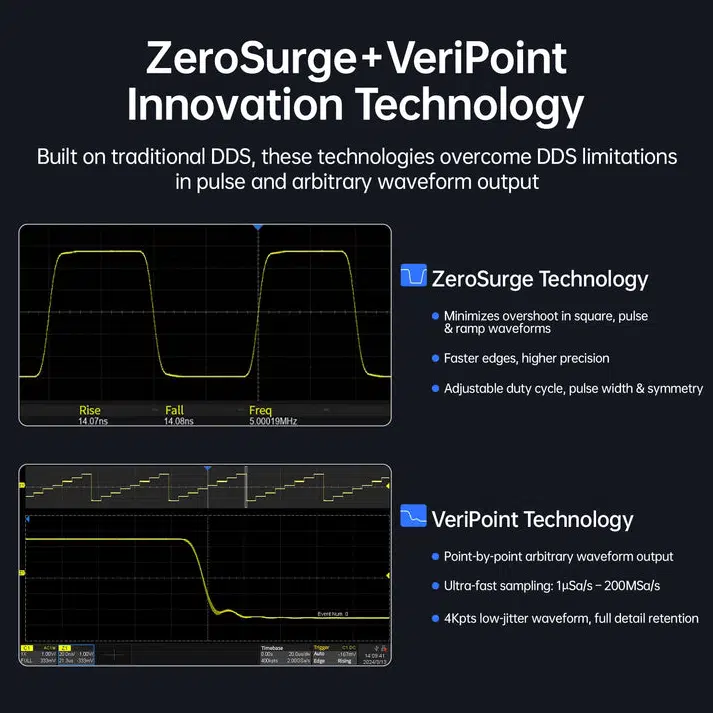

• ZeroSurge Ve VeriPoint Teknolojileri:
  • ZeroSurge Teknolojisi: Kare, darbe ve rampa dalga biçimlerindeki kenar taşmalarını (overshoot) $\%1$'in altında tutarak hassas devre elemanlarını yüksek voltaj sıçramalarından korur.
  • VeriPoint Teknolojisi: Keyfi dalga formlarını nokta nokta işleyerek $200\text{ps}$ altı ultra düşük jitter (zaman kayması) ile sinyalleri aslına tam sadık kalarak oluşturur.

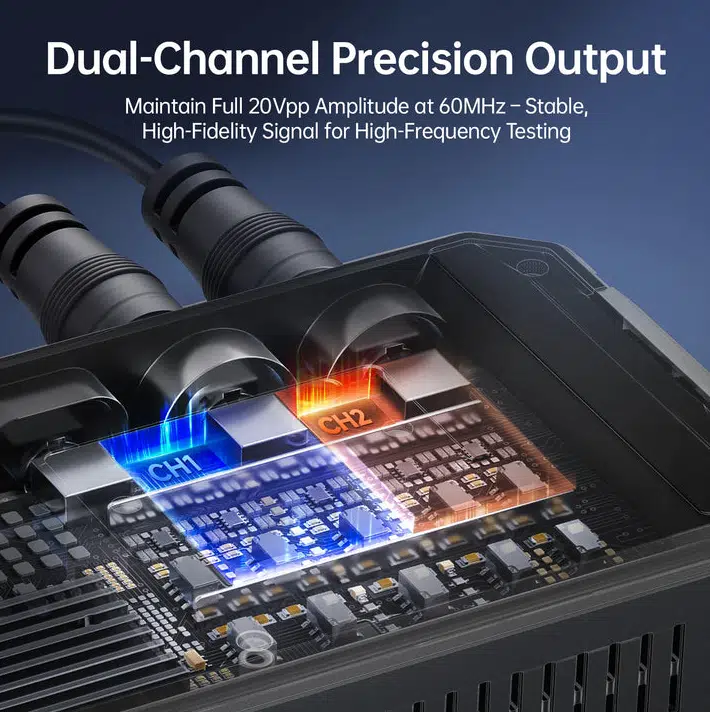

• Çift Bağımsız Kanal Desteği: Birbirinden tamamen bağımsız iki farklı kanaldan eş zamanlı olarak farklı frekans, genlik ve dalga biçimlerinde sinyal elde edilmesini sağlar.
• Geniş Dalga Formu Ve Frekans Tarama (Sweep): Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga tiplerini kapsar. Doğrusal (linear) ve logaritmik frekans tarama modları ile filtre ve amplifikatör analizlerini pratikleştirir.
• 4.3 İnç Dokunmatik Ekran Ve Ergonomik Arayüz: Canlı ve geniş dokunmatik ekranı ile fiziksel tuş takımının birleşimi, menüler arası geçişlerde ve parametre ayarlamalarında büyük kullanım kolaylığı sunar.

Teknik Özellikleri:

• Ürün Tipi: Masaüstü Çift Kanal DDS Fonksiyon ve Keyfi Dalga Formu Jeneratörü
• Maksimum Çıkış Frekansı: $30\text{ MHz}$
• Kanal Sayısı: 2 Bağımsız Çıkış Kanalı
• Örnekleme Hızı: $200\text{ MSa/s}$
• Dikey Çözünürlük: $14\text{-bit}$
• Dalga Formları: Sinüs, Kare, Darbe (Pulse), Rampa, Gürültü, DC, Keyfi (Arbitrary)
• Sinyal Kalitesi Özellikleri:
  • Aşım (Overshoot): $< \%1$ (ZeroSurge Mimarisi)
  • Jitter (Zaman Kayması): $< 200\text{ ps}$ (VeriPoint Mimarisi)
• Tarama (Sweep) Modları: Doğrusal (Linear) ve Logaritmik (Logarithmic)
• Ekran Yapısı: 4.3 İnç Renkli Dokunmatik Ekran + Fiziksel Tuşlar & Döner Buton

Kullanım Alanları:

• Devre Tasarımı Ve Prototip Testleri: Genel elektronik devrelerde, mikrokontrolcü projelerinde ve sensör simülasyonlarında referans sinyal sağlama.
• Filtre Ve Amplifikatör Karakterizasyonu: Ses frekansı uygulamaları, temel filtreler ve osilatörlerin frekans tepkilerinin doğrulanması.
• Eğitim Ve Hobi Laboratuvarları: Üniversiteler, meslek liseleri ve hobi atölyelerinde genel amaçlı sinyal ihtiyacının karşılanması.

Önemli Bilgilendirme:

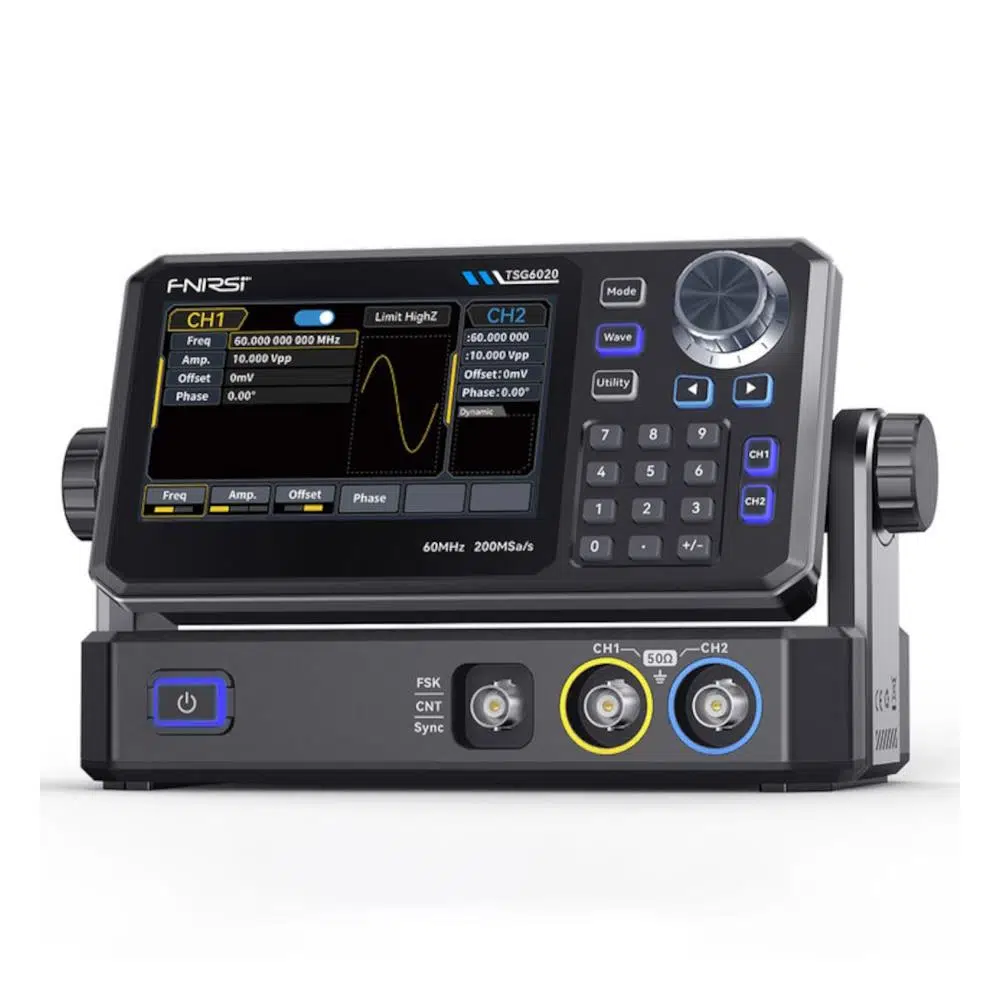

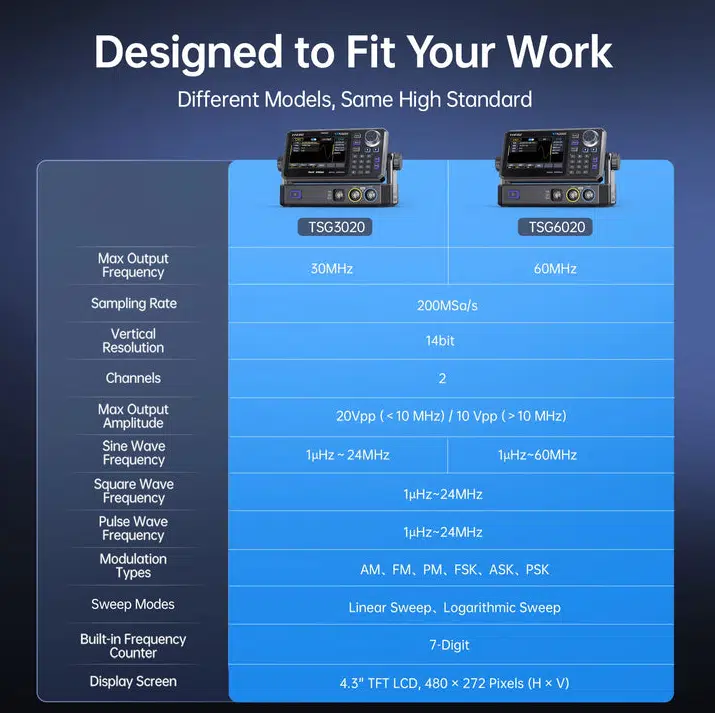

• Model Seçimi: Genel elektronik testleri, hobi projeleri ve eğitim uygulamalarının büyük çoğunluğu $30\text{MHz}$ sınırının altında gerçekleşir. $30\text{MHz}$ üstünde çalışmayacaksanız bu model en ideal fiyat/performans seçeneğidir. Daha yüksek frekanslı RF veya dijital hat çalışmaları için kardeş model olan $60\text{MHz}$'lik TSG6020 tercih edilmelidir.
• Empedans Uyumlaması: Yanıltıcı genlik okumalarının önüne geçmek için cihaz çıkış empedansının (High-Z / $50\Omega$), test edilecek devrenin giriş empedansı ile uyumlu ayarlanması gerekmektedir.
