FNIRSI P6100 100MHz Osiloskop Probu 1X/10X Anahtarlı (BNC, 120cm)

FNIRSI P6100 100MHz Osiloskop Probu 1X/10X Anahtarlı (BNC, 120cm)

Temel Özellikleri:

• Genel Bakış: FNIRSI P6100; standart BNC konnektör yapısına sahip olan tüm osiloskop modelleriyle tam uyumlu, $100\text{MHz}$ bant genişliğini destekleyen yüksek kaliteli pasif osiloskop probudur. Gövde üzerindeki pratik anahtar vasıtasıyla $1\text{X}$ ve $10\text{X}$ zayıflatma kademeleri arasında kolayca geçiş yapılabilir.
• $1\text{X}$ Ve $10\text{X}$ Çift Kademe Seçeneği:
  • $1\text{X}$ Kademesi: Düşük genlikli ve küçük sinyalleri birebir oranla iletir ($\text{DC}-6\text{MHz}$ bant genişliği, maks. $200\text{V}$ ölçüm sınırı).
  • $10\text{X}$ Kademesi: Sinyali $10$'a bölerek yüksek gerilimlerin emniyetli şekilde ölçülmesini sağlar ve $100\text{MHz}$ tam bant genişliği sunar (maks. $600\text{V}$ ölçüm sınırı).
• Hızlı Tepki Ve Hassas Kompanzasyon: $3.5\text{ns}$ altındaki yükselme süresi (rise time) sayesinde kare dalga ve hızlı sinyal kenarlarını doğru biçimde ekrana yansıtır. Kutudan çıkan özel kompanzasyon tornavidası ile osiloskobunuzun referans sinyaline göre mükemmel kalibre edilir.

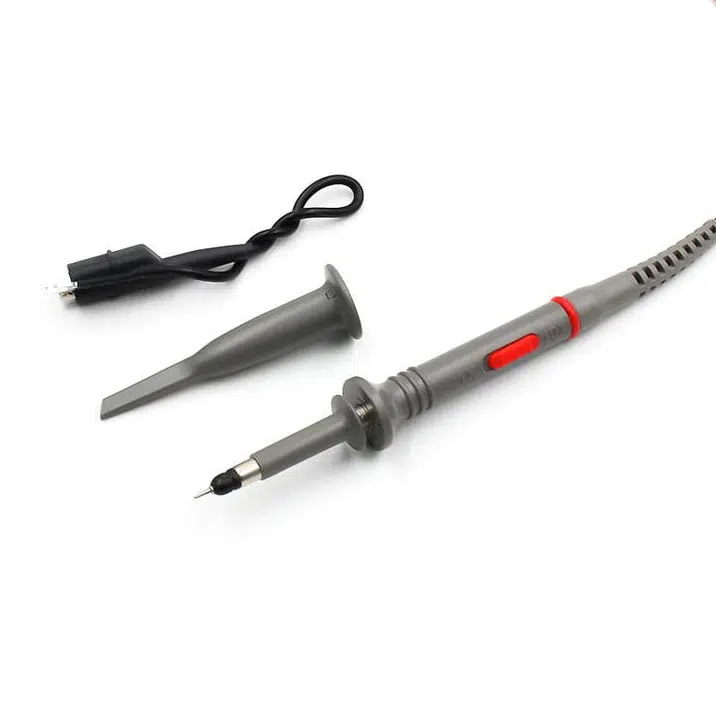

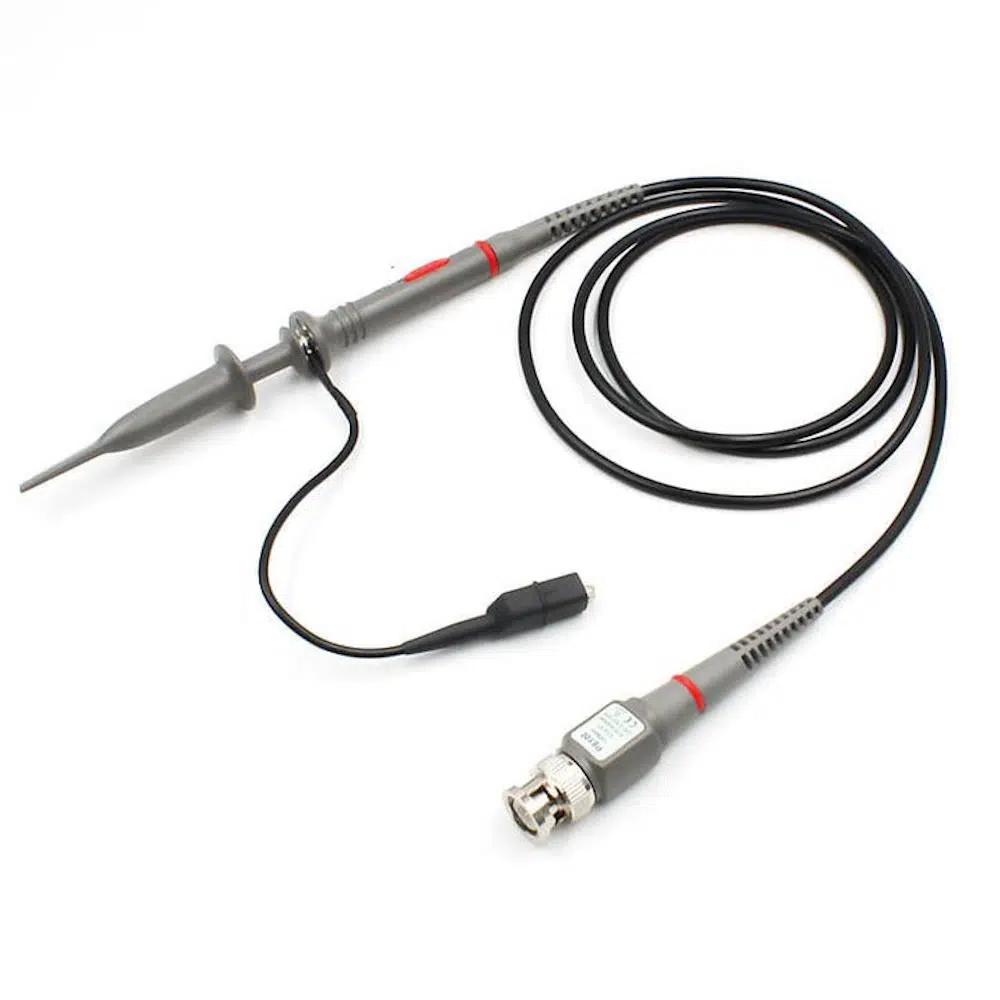

• Ergonomik Ve Esnek Tasarım: $120\text{cm}$ uzunluğundaki esnek kablosu, takılabilir kanca ucu, toprak klipsi ve kanalları ayırt etmeyi sağlayan renkli işaret halkaları ile konforlu bir çalışma imkanı sağlar.

Teknik Özellikleri:

• Ürün Tipi: Pasif Osiloskop Probu
• Bant Genişliği: $1\text{X}$: $\text{DC} \sim 6\text{MHz}$ / $10\text{X}$: $\text{DC} \sim 100\text{MHz}$
• Zayıflatma Oranı: $1\text{X}$ / $10\text{X}$ Anahtarlı Seçim
• Giriş Direnci: $1\text{X}$: $1\text{M}\Omega$ / $10\text{X}$: $10\text{M}\Omega$
• Maksimum Çalışma Gerilimi: $1\text{X}$: $200\text{V}$ ($\text{DC}+\text{AC Peak}$) / $10\text{X}$: $600\text{V}$ ($\text{DC}+\text{AC Peak}$)
• Yükselme Süresi (Rise Time): $< 3.5\text{ns}$
• Kompanzasyon Aralığı: $10 \sim 30\text{pF}$
• Kablo Uzunluğu: $120\text{cm}$

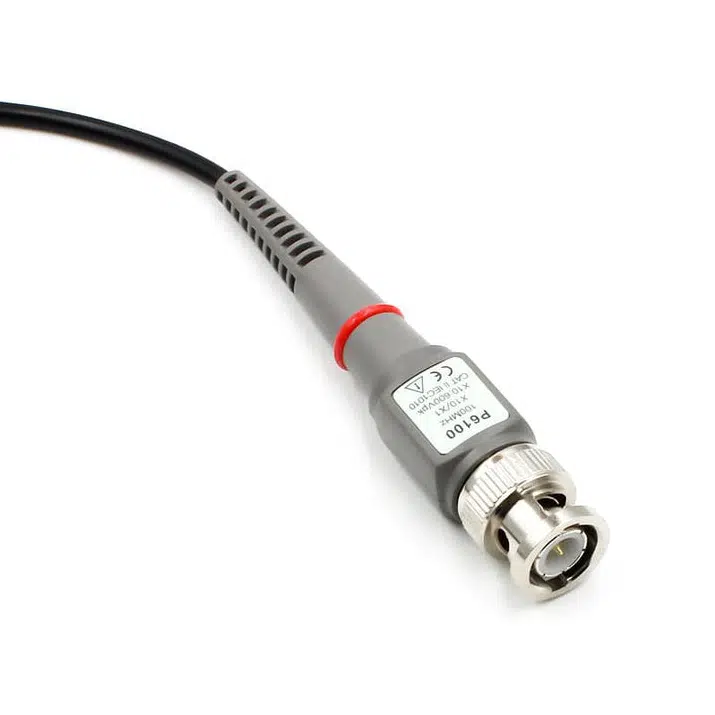

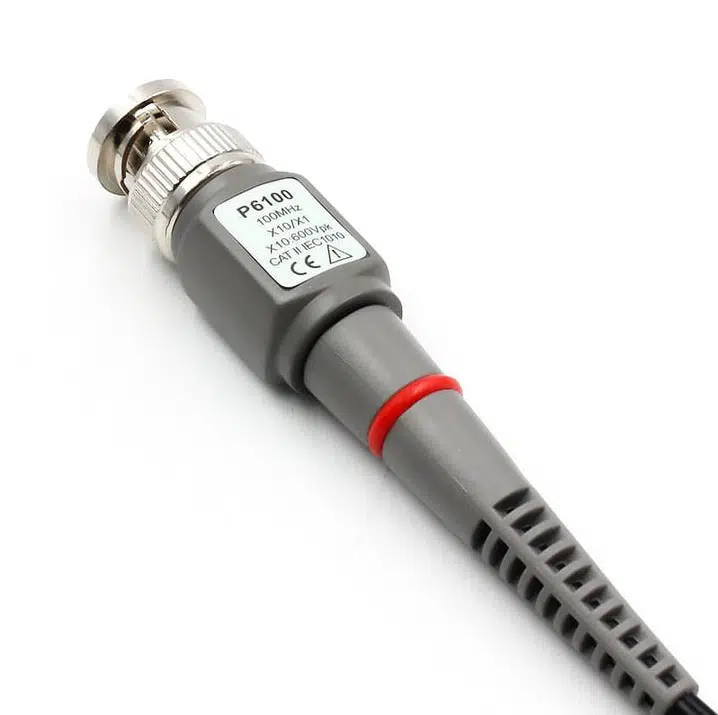

• Konnektör Tipi: Standart BNC

Kullanım Alanları:

• Prob Yenileme Ve Ek Kanal: Yıpranmış, ölçüm sapması yapan probların yenilenmesi veya osiloskoplarda ikinci/üçüncü kanal kullanımı için yedeklenmesi.
• Elektronik Tamir Ve AR-GE: Sinyal hatlarının tespiti, dalga şekillerinin incelenmesi ve güç devrelerindeki gerilim ölçümleri.
• Eğitim Ve Laboratuvar: Üniversiteler, meslek liseleri ve hobi atölyelerindeki osiloskop altyapılarının prob ihtiyaçları.

Önemli Bilgilendirme:

• Kompanzasyon Ayarı: Probu osiloskobunuza ilk kez taktığınızda, osiloskobun $1\text{kHz}$ kare dalga kalibrasyon (CAL) çıkışına bağlayıp kutu içeriğindeki tornavida ile prob üzerindeki trimmer kapasitörü ayarlayarak kare dalganın düzleşmesini sağlamanız önerilir.
• Kademe Seçimi: Yüksek gerilimli hatları veya yüksek frekanslı sinyalleri ölçerken probun ve osiloskobun zarar görmemesi için $10\text{X}$ kademesinin tercih edilmesi gerekir.

Paket İçeriği:

• P6100 prob
• Kanca uç
• Toprak klipsi
• Kompanzasyon ayar tornavidası
• Renkli işaret halkaları
• Uç kılıfı
