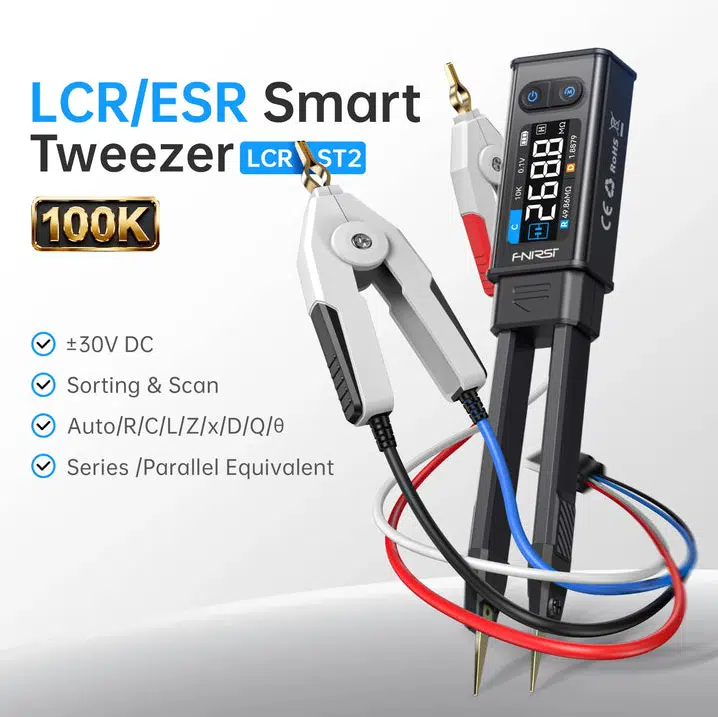

FNIRSI LCR-ST2 100kHz Akıllı Cımbız LCR ESR Metre

FNIRSI LCR-ST2 100kHz Akıllı Cımbız LCR ESR Metre

Temel Özellikleri:

• Genel Bakış: Bu ürün, özellikle SMD (yüzey montaj) komponentleri devre kartı üzerindeyken dahi kolayca kavrayıp ölçebilen cımbız formunda tasarlanmış akıllı bir LCR ESR metredir. Direnç, kondansatör, bobin ve diyotları otomatik olarak tanır; $100\text{kHz}$'e varan test frekansı sayesinde modern yüksek frekanslı devre elemanlarını hassasiyetle analiz eder.
• Ergonomik Cımbız Formu Ve Otomatik Ekran Döndürme: Klasik problarla tutulması oldukça zor olan mikro boyutlu SMD bileşenleri tek elle kavrayarak ölçme imkanı verir. Dahili hareket sensörü sayesinde ekran görüntüsünü sağ veya sol el kullanımınıza göre otomatik olarak döndürür.

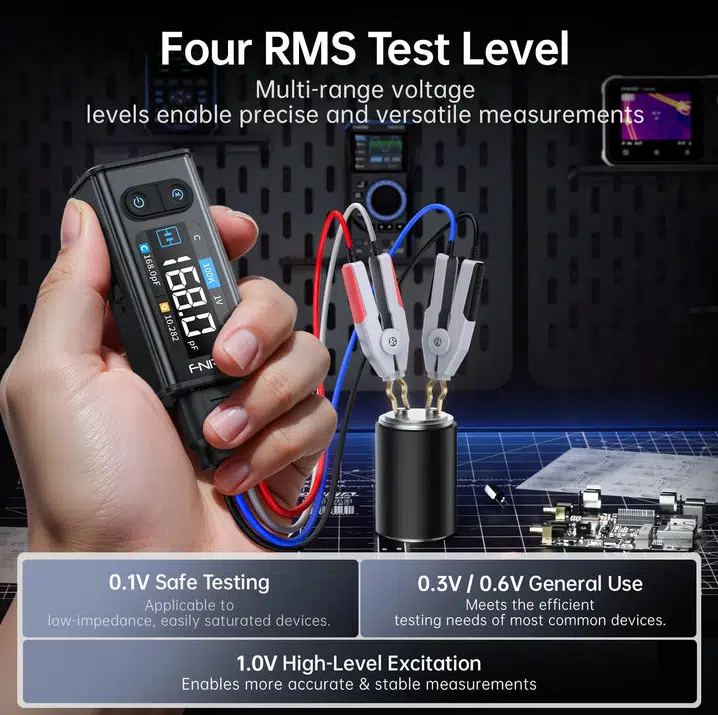

• 5 Farklı Test Frekansı Ve 4 Voltaj Seviyesi: $100\text{Hz}$, $120\text{Hz}$, $1\text{kHz}$, $10\text{kHz}$ ve $100\text{kHz}$ frekans seçeneklerinin yanı sıra $0.1\text{Vrms}$, $0.3\text{Vrms}$, $0.6\text{Vrms}$ ve $1.0\text{Vrms}$ seviyeleri ile devre içi parazitleri en aza indirerek ölçüm olanağı sunar.
• Çok Yönlü Ölçüm Ve ESR Analizi: R, C, L, diyot ve süreklilik testinin yanı sıra $\pm30\text{V}$ DC gerilim ölçümü yeteneğine sahiptir. Seri/paralel eşdeğer devre modeli karşılaştırması ve dahili ESR gösterimi sunar.
• Mıknatıslı Gövde Ve Renkli Ekran: Metal çalışma alanlarına veya şaselere tutunabilen mıknatıslı yapısı ve 1.47 inç HD renkli ekranı ile son derece pratik bir kullanım sağlar. Dahili $3000\text{mAh}$ bataryası Type-C üzerinden kolayca şarj edilir.

Teknik Özellikleri:

• Ürün Tipi: Akıllı Cımbız Formlu Dijital LCR / ESR Metre
• Test Frekansları: $100\text{Hz}$ / $120\text{Hz}$ / $1\text{kHz}$ / $10\text{kHz}$ / $100\text{kHz}$
• Test Seviyeleri: $0.1\text{Vrms}$ / $0.3\text{Vrms}$ / $0.6\text{Vrms}$ / $1.0\text{Vrms}$
• Ölçümler: Direnç (R), Kapasitans (C), Endüktans (L), Diyot, Süreklilik, DC Gerilim ($\pm30\text{V}$)
• İkincil Parametreler: ESR Gösterimi, Seri/Paralel Eşdeğer Devre Modeli
• Ekran Yapısı: 1.47 İnç HD Renkli Ekran (Otomatik Yön Döndürmeli)
• Gövde Özelliği: Mıknatıslı Tutunma Özellikli Yapı
• Batarya / Şarj: 300mAh Dahili Batarya (Yaklaşık 3 Saat Kesintisiz Kullanım) / Type-C Şarj

Kullanım Alanları:

• SMD Bileşen Teşhisi: Kart üzerindeki mikro SMD direnç, kondansatör ve bobinlerin sökülmeden hızlıca doğrulanması.
• Elektronik Tamir Ve Bakım: Güç hattı (power rail) gerilim kontrolleri ($\pm30\text{V}$ DC) ve şüpheli bileşenlerin ESR analizleri.

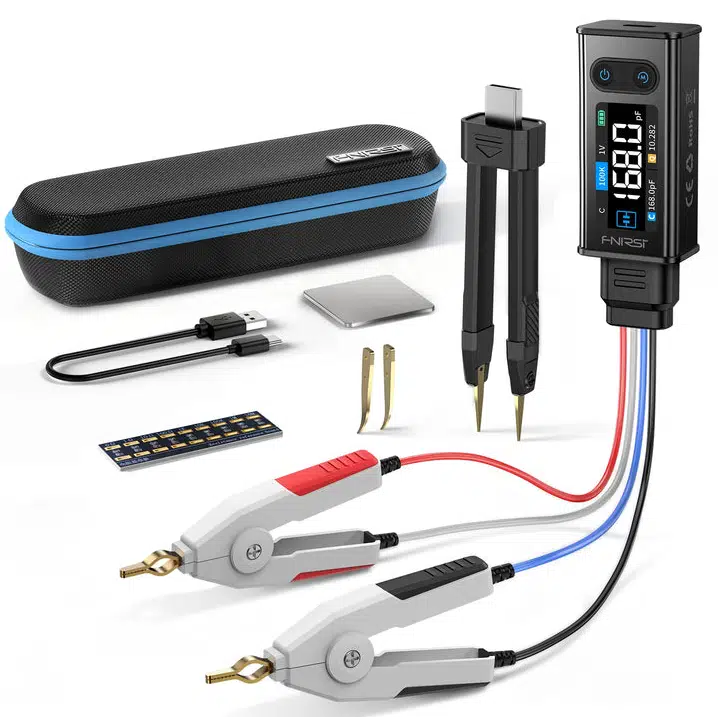

• Geniş Komponent Ölçümü (Plus Paket): Kelvin test klipsi sayesinde delikli (through-hole) komponentler, büyük kondansatörler ve trafo/bobinlerin hassas ölçümü.

Önemli Bilgilendirme:

• Deşarj Uyarısı: Devre kartı üzerindeki veya harici kondansatörleri ölçmeden önce tamamen deşarj edildiğinden emin olunmalıdır.

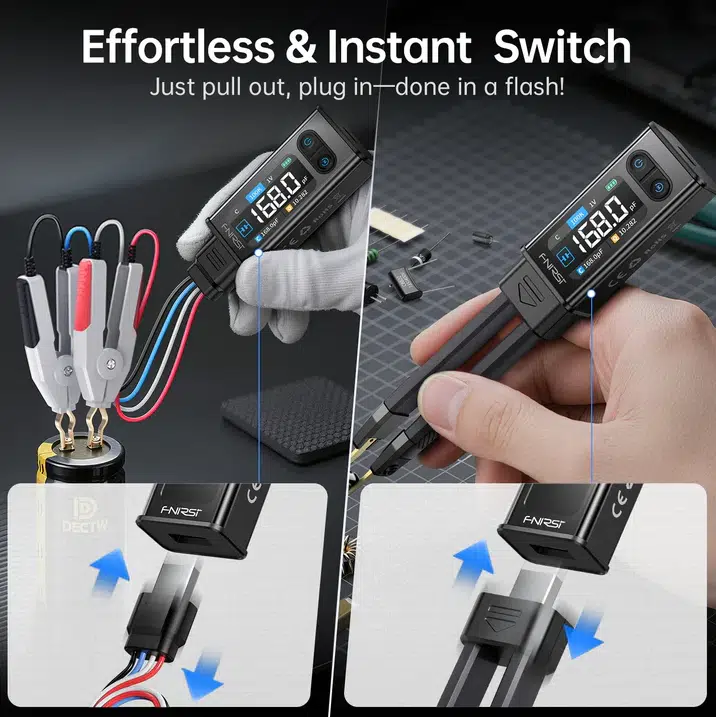

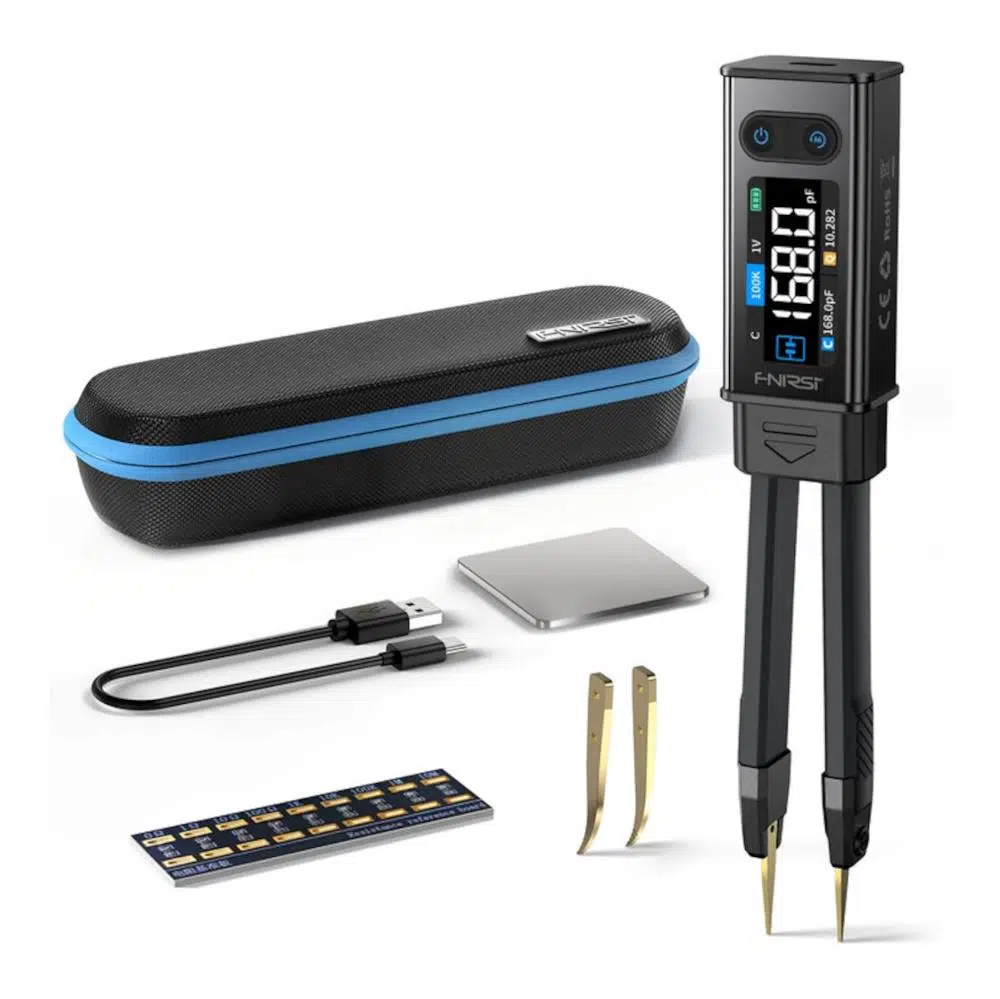

• Paket Seçim Tavsiyesi: Yalnızca SMD yüzey montaj elemanları ile çalışıyorsanız Standart Paket yeterlidir. Büyük bacaklı komponentler veya düşük dirençlerde hassas 4 telli ölçüm gereksinimi için modüler Kelvin klipsli Plus Paket tercih edilmelidir.
