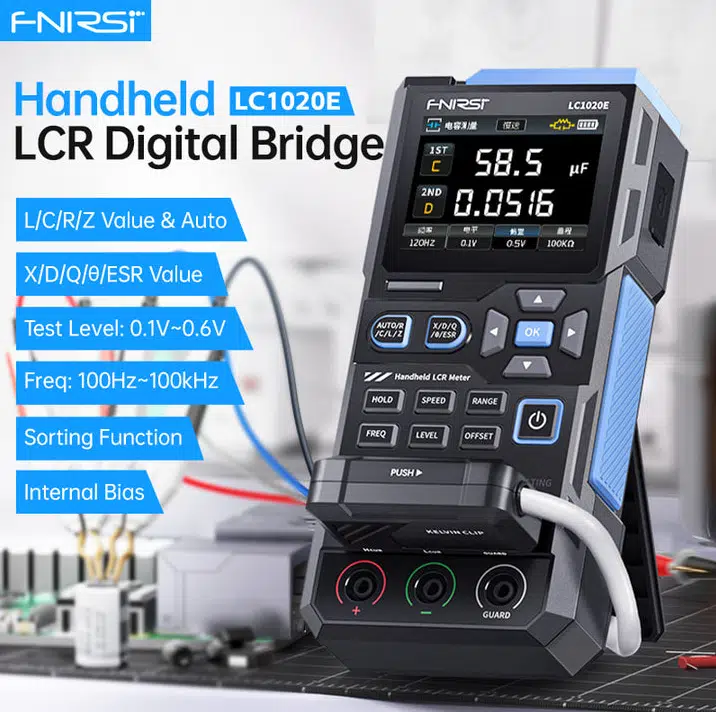

FNIRSI LC1020E 100kHz El Tipi Dijital Köprü LCR ESR Metre (19999 Count)

FNIRSI LC1020E 100kHz El Tipi Dijital Köprü LCR ESR Metre (19999 Count)

Temel Özellikleri:

• Genel Bakış: FNIRSI LC1020E; direnç ($R$), kondansatör ($C$), endüktans/bobin ($L$) ve empedans ($Z$) değerlerini 5 farklı test frekansında hassasiyetle ölçen el tipi dijital LCR köprü metre cihazıdır. Kondansatörlerin yaşlanma ve arıza durumunu ortaya çıkaran ESR (Eşdeğer Seri Direnç) değerini ve diğer ikincil parametreleri ana değerle eş zamanlı gösterir.
• 5 Farklı Test Frekansı: $100\text{Hz}$, $120\text{Hz}$, $1\text{kHz}$, $10\text{kHz}$ ve $100\text{kHz}$ frekans seçenekleri sayesinde yüksek frekanslı anahtarlamalı güç kaynakları (SMPS) ve hassas devre komponentlerini gerçek çalışma koşullarında test eder.

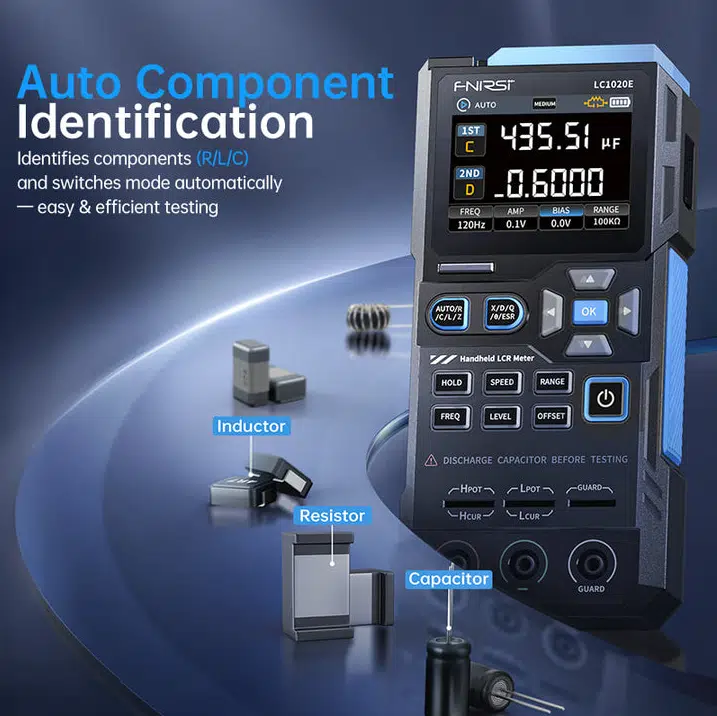

• Otomatik Komponent Tanıma Ve Kalibrasyon: Bağlanan bileşenin Direnç, Kondansatör veya Bobin olduğunu otomatik tespit eder. Açık devre (Open) ve kısa devre (Short) kalibrasyon özelliği ile prob ve kablo parazitlerini sıfırlayarak yüksek doğruluk sağlar.
• Seri Ayıklama (Sorting) Ve Sayaç Modu: Üretim hatları ve seri tamirlerde nominal değer ile $\%0.1 \sim \%99.9$ arası tolerans yüzdesi girilerek komponentlerin "Geçti/Kaldı" (Pass/Fail) kontrolünü sesli ve LED ışıklı uyarıyla hızlıca yapar; başarılı/başarısız sayısını otomatik tutar.
• 5 Uçlu Kelvin Ölçüm Desteği: Kablo ve temas direncini ölçümün dışında tutan 4 telli Kelvin klips yapısıyla mikron seviyesindeki direnç ve iç empedans değerlerini hassasiyetle okur.
• 2.8 İnç Renkli TFT Ekran Ve Güçlü Batarya: Renkli TFT ekranı üzerinden tüm birincil ve ikincil değerleri net biçimde sunar. Dahili $3000\text{mAh}$ bataryası ve Type-C şarj portu ile sahada uzun süreli kullanım sağlar.

Teknik Özellikleri:

• Ürün Tipi: El Tipi Dijital LCR / ESR Metre
• Çözünürlük / Doğruluk:19.999 Count / $\%0.3$ Temel Doğruluk
• Test Frekansları: $100\text{Hz}$ / $120\text{Hz}$ / $1\text{kHz}$ / $10\text{kHz}$ / $100\text{kHz}$
• Ölçüm Aralıkları:
  • Kapasitans ($C$): $1\text{ pF} \sim 100\text{ mF}$
  • Direnç ($R$ / $Z$): $10\text{ m}\Omega \sim 10\text{ M}\Omega$
  • Endüktans ($L$): $1\text{ }\mu\text{H} \sim 100\text{ H}$
• İkincil Parametreler: ESR, $X$, $D$, $Q$, $\theta$ (Açı)

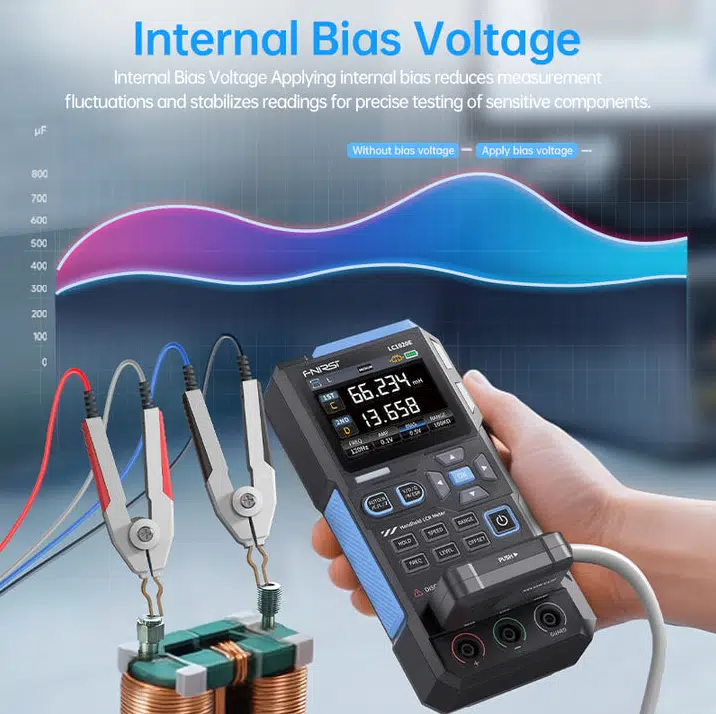

• Test Voltayı / DC Bias: $0.1\text{V}$ / $0.3\text{V}$ / $0.6\text{V}$ (Seçilebilir) | $0\text{V}$ / $0.5\text{V}$ DC Bias
• Bağlantı Mimarisi: 3 Uçlu Doğrudan Soket + 5 Uçlu Kelvin Klips Girişi
• Ekran Ve Şarj: 2.8 İnç TFT Renkli Ekran | $3000\text{mAh}$ Şarj Edilebilir Batarya (Type-C)

Kullanım Alanları:

• Elektronik Tamir Ve Bakım: Kart üzerindeki yaşlanmış, ESR değeri yükselmiş şüpheli kondansatörlerin ve bozulmuş bobinlerin tespiti.
• Kalite Kontrol Ve Giriş Testleri: Seri üretim hatlarında ve arge depolarda komponentlerin tolerans sınırları içinde olup olmadığının ayıklanması.
• Ar-Ge Ve Laboratuvar Ölçümleri: Hassas filtre devreleri, SMPS trafoları ve yüksek frekanslı sistem elemanlarının karakterizasyonu.

Önemli Bilgilendirme:

• Deşarj Uyarısı: Ölçüm yapmadan önce kondansatörlerin tamamen deşarj edildiğinden emin olunmalıdır. Yüklü kondansatörler cihazın hassas ölçüm girişine kalıcı zarar verebilir.
• Kalibrasyon: Yüksek frekanslı ($100\text{kHz}$) veya Kelvin problu hassas ölçümler öncesinde cihazın açık ve kısa devre (Open/Short) kalibrasyonunun yapılması önerilir.

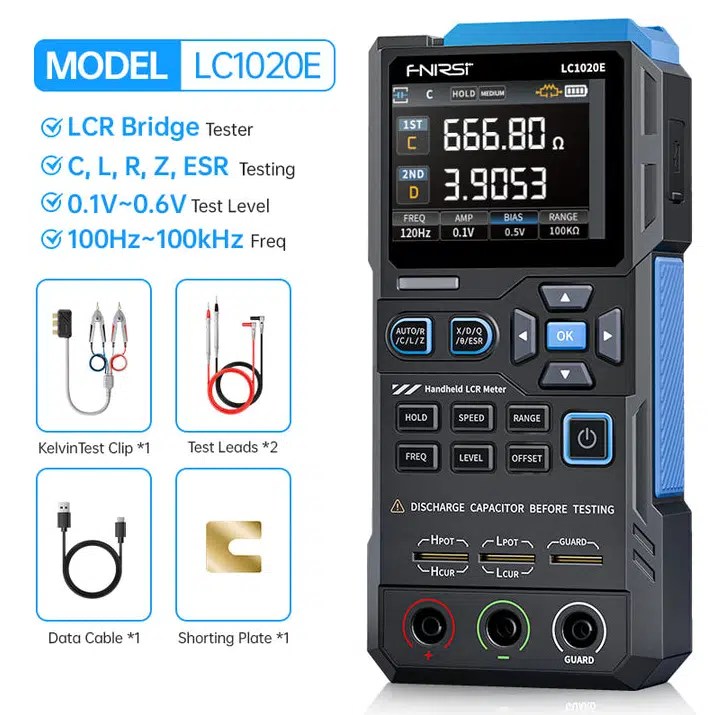

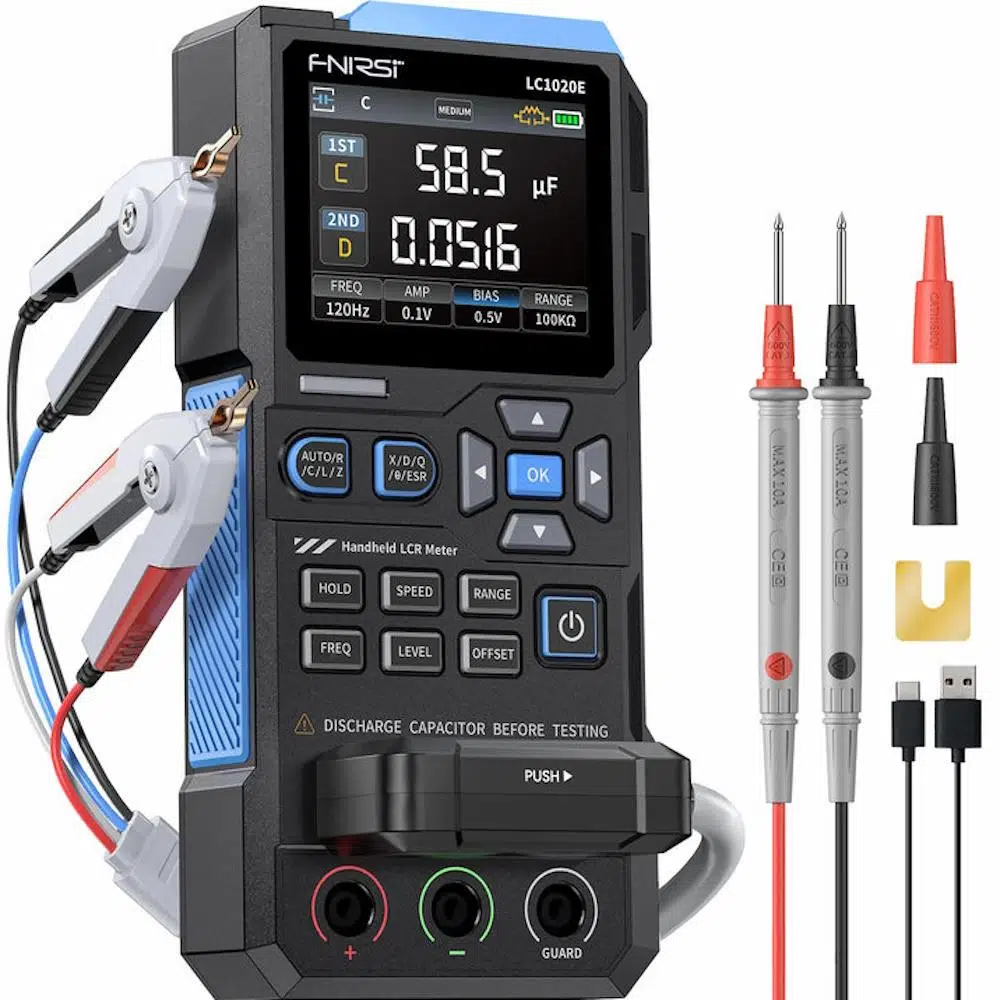

Paket İçeriği:

• LC1020E cihaz
• Veri kablosu
• Kısa devre plakası
• Kelvin test klipsi
• Test probu (kırmızı + siyah)
• Kullanım kılavuzu
