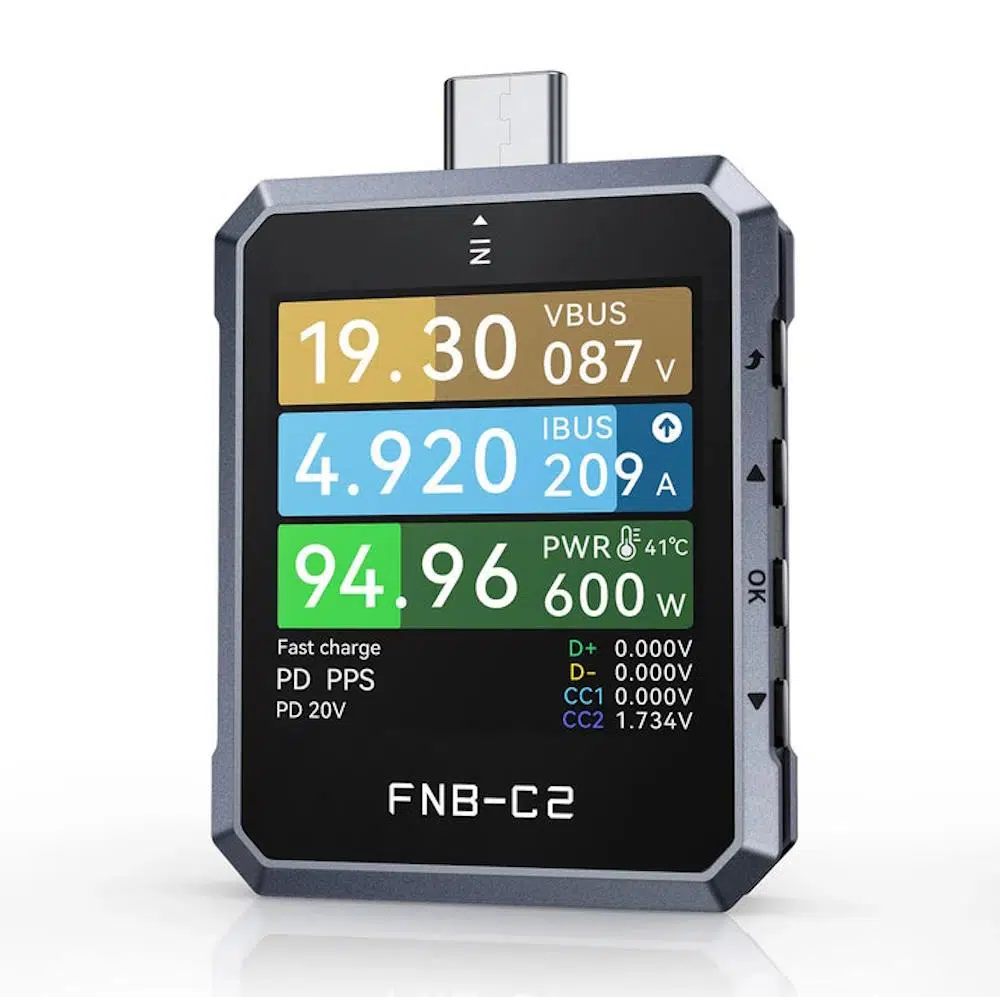

FNIRSI FNB-C2 USB PD 3.1 Type-C Hızlı Şarj Test Cihazı (240W, E-Marker Okuma)

FNIRSI FNB-C2 USB PD 3.1 Type-C Hızlı Şarj Test Cihazı (240W, E-Marker Okuma)

Temel Özellikleri:

• Genel Bakış: FNIRSI FNB-C2, USB-C şarj altyapılarını detaylıca analiz eden, şarj adaptörü ile cihaz arasına takılarak gerilim, akım ve güç değerlerini yüksek hassasiyetle ölçen bir teşhis cihazıdır. PD 3.1 EPR (Extended Power Range) desteği sayesinde 240W'a kadar olan en güncel ve yüksek güçlü şarj senaryolarını kapsar.
• Akıllı E-Marker Çip Okuma: USB-C kablolarının içerisindeki çip verilerini okuyarak kablonun desteklediği gerçek akım, güç, uzunluk, iletim hızı ve protokol sürümünü ekrana yansıtır. Böylece sahte veya düşük kapasiteli kabloları anında tespit etmenizi sağlar.
• 20-Bit ADC Ve 7 Haneli Çözünürlük: Entegre 20-bit harici ADC mimarisi ile 7 haneli ($0.000001\text{ V/A/W}$) hassasiyette laboratuvar düzeyinde ölçüm sunar.
• Geniş Hızlı Şarj Protokol Desteği: UFCS, QC2.0-5, Huawei FCP/SCP, OPPO VOOC/SVOOC, VIVO, AFC, Apple, BC1.2 ve MTK gibi piyasadaki neredeyse tüm hızlı şarj protokollerini otomatik tespit eder ve tetikleme testlerini gerçekleştirir.

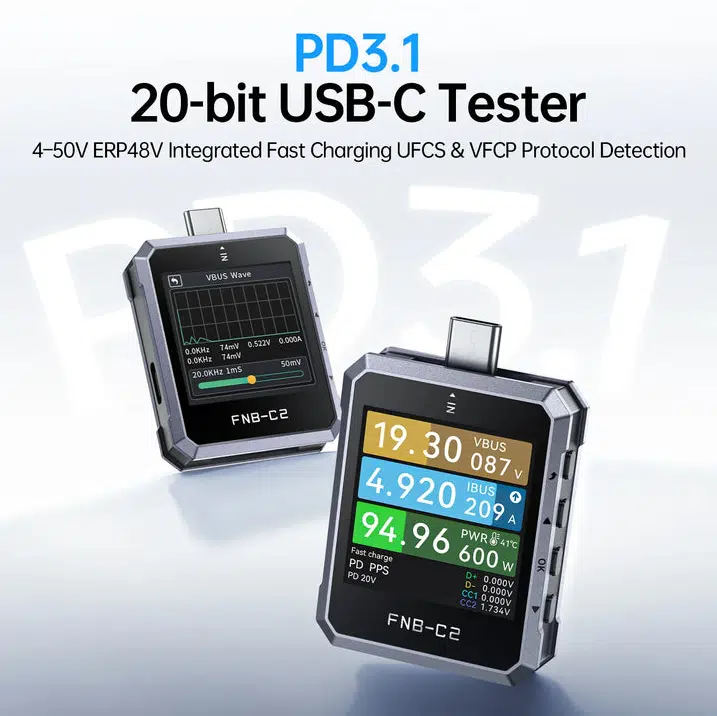

• Ripple Ve Eğri Analizi: Çift modlu dalga formu ve voltaj dalgalanması (ripple) analizi yapar. 9 saate kadar veri kaydedebilir ve powerbank/batarya kapasite hesabı yürütebilir.

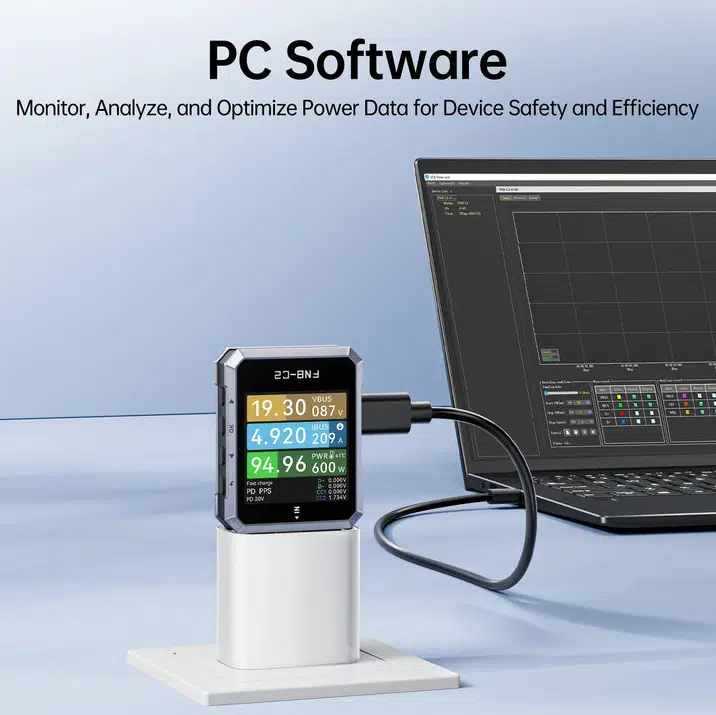

• 1.54 İnç HD Ekran Ve PC Bağlantısı: 4 yönlü otomatik dönebilen ekran yapısı ve sürücüsüz PC yazılımı desteği ile canlı grafik takibi olanağı sağlar.

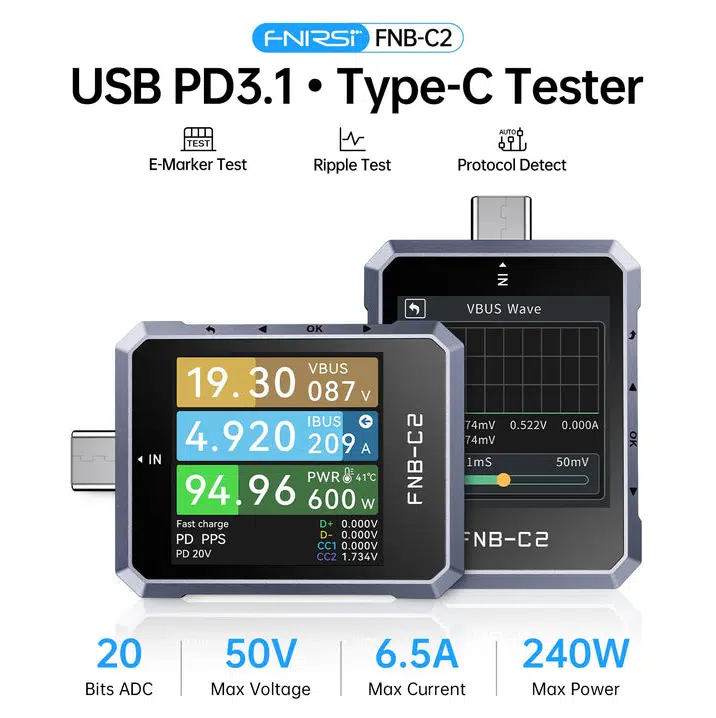

Teknik Özellikleri:

• Ürün Tipi: Dijital Type-C USB Voltmetre, Ampermetre ve Protokol Test Cihazı
• Ölçüm Aralıkları: $4 \sim 50\text{V}$ Gerilim / $0 \sim 6.5\text{A}$ Akım / $0 \sim 240\text{W}$ Güç
• Ölçüm Hassasiyeti: 20-bit Harici ADC ($0.000001$ Çözünürlük)
• USB-PD Desteği: PD 3.1 EPR ($240\text{W}$ Fiziksel PD Çip Kontrollü)
• Desteklenen Protokoller: UFCS, QC2.0/3.0/4/5, FCP, SCP, VOOC, SVOOC, VFCP, AFC, Apple, BC1.2, MTK
• E-Marker Okuma: 3A / 5A / 50V / EPR / Thunderbolt 3 & 4 Kablo Tespiti
• Dalga Formu / Ripple Tespiti: Düşük Hız ($2 \sim 1000\text{ sps}$) / Ripple ($20\text{K} \sim 2\text{M sps}$)
• Ekran Ve Bağlantı: 1.54 İnç HD Renkli Ekran (4 Yönlü Otomatik Döndürme) / Sürücüsüz PC Arayüzü

Kullanım Alanları:

• Şarj Adaptörü Ve Kablo Testleri: Adaptörlerin gerçek çıkış güçlerini doğrulama, kalitesiz veya sahte kablo tespiti.
• Mobil Cihaz Tamir Ve Servis: Telefon, tablet ve laptop tamirlerinde şarj entegresi ve güç yolu arıza teşhisi.
• Powerbank Ve Batarya Analizi: Taşınabilir bataryaların gerçek mAh/Wh kapasite değerlerini ve şarj/deşarj verimliliğini ölçme.

Önemli Bilgilendirme:

• Protokol Tetikleme Kullanımı: Manuel protokol tetikleme testleri yapılırken yüksek voltaj çıkışı oluşabileceğinden, bağlı cihazların zarar görmemesi için test cihazının bağımsız bir kaynaktan beslenmesi ve kullanım kılavuzundaki bağlantı şemasına uyulması önerilir.
