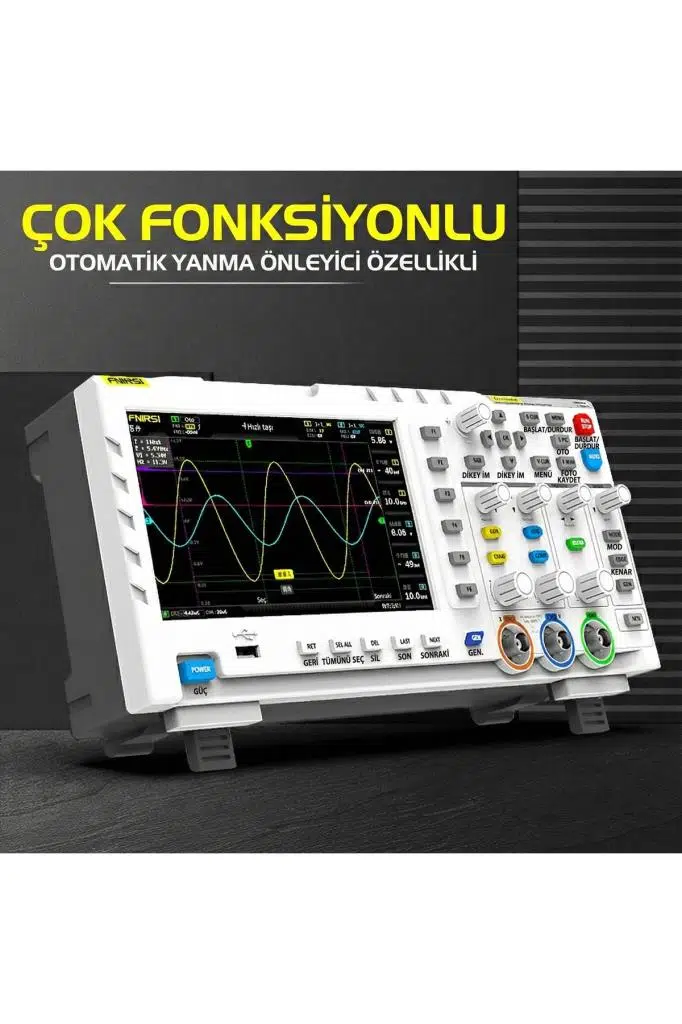

FNIRSI 1014D 100MHz 1GSa/s 2 Kanal Dijital Osiloskop ve Sinyal Jeneratörü

FNIRSI 1014D 100MHz 1GSa/s 2 Kanal Dijital Osiloskop ve Sinyal Jeneratörü

Temel Özellikleri:

• 2'si 1 Arada Hibrit Tasarım: FNIRSI 1014D, yüksek performanslı bir dijital osiloskop ile DDS işlevli sinyal jeneratörünü tek bir gövdede birleştiren profesyonel bir test cihazıdır.
• Yüksek Bant Genişliği ve Örnekleme: Çift kanal desteği, kanal başına 100MHz analog bant genişliği ve 1GSa/s gerçek zamanlı örnekleme hızı ile en hızlı sinyalleri bile ayrıntı kaybı olmadan yakalar.
• Dahili Sinyal Jeneratörü: 14 standart işlevsel sinyal ve 1MHz'e kadar özelleştirilebilir kesme sinyali üretebilen dahili jeneratörü sayesinde devre testlerinde ek bir kaynağa ihtiyaç duymazsınız.
• Geniş Depolama ve Veri Yönetimi: 1GB dahili hafızası ile 1000 adede kadar ekran görüntüsü ve 1000 set dalga formu verisini saklayabilir; güçlü dalga formu yöneticisi ile verimli analiz imkanı sunar.
• Kullanıcı Dostu Görüntüleme: 7 inç boyutundaki 800x480 çözünürlüklü renkli TFT LCD ekranı, dalga formlarını parlak ve net bir şekilde görüntülemenizi sağlar.
• Gelişmiş Analiz Araçları: Lissajous grafik ekranı ve FFT görüntüleme özellikleri ile sinyallerin frekans spektrumunu ve faz ilişkilerini derinlemesine analiz edebilir.
• Akıllı Koruma ve Otomatik Ayar: Yüksek gerilim koruma modülü ile donatılmıştır; tek tuşla otomatik (AUTO) özelliği sayesinde sinyalleri anında optimize ederek ekrana getirir.
• Orijinal Ürün: Ürün orijinaldir ve faturasıyla birlikte gönderilmektedir.

Teknik Veriler:

• Marka / Model: FNIRSI 1014D.
• Kanal Sayısı: 2 (Osiloskop) + 1 (Sinyal Jeneratörü).
• Analog Bant Genişliği: 100MHz * 2.
• Maksimum Örnekleme Hızı: 1GSa/s.
• Yatay Zaman Tabanı: 50S/div ~ 10nS/div.
• Dikey Hassasiyet: 50mV/div ~ 500V/div.
• Maksimum Test Voltajı: 40V (1X prob), 400V (10X prob).
• Depolama Derinliği: 240Kbit.
• Sinyal Jeneratörü Frekansı: Sinüs dalgası için maks. 10MHz, diğerleri için 2MHz.
• Boyutlar: 310 mm * 145 mm * 70 mm.
• Garanti Süresi: 2 Yıl.

Kullanım Alanları:

• Elektronik Tasarım ve Onarım: Periyodik analog ve aperiyodik dijital sinyallerin analizi, devre kartı arıza tespiti ve sinyal doğrulama işlemleri.
• Eğitim ve Laboratuvar: Mühendislik öğrencileri ve hobi elektroniği ile ilgilenenler için kapsamlı sinyal ölçüm ve üretim istasyonu.
• Endüstriyel Bakım: Güç kaynaklarının, sürücülerin ve kontrol sistemlerinin dikey hassasiyet ve tetikleme modları kullanılarak detaylı kontrolü.
• Ar-Ge ve Prototipleme: DDS sinyal jeneratörü ile devreleri farklı dalga formlarında besleme ve çıkış sinyallerini eş zamanlı olarak osiloskop üzerinden izleme.
