DC-DC 300W 20A Ayarlanabilir Voltaj Düşürücü Modül

DC-DC 300W 20A Ayarlanabilir Voltaj Düşürücü Modül

300W 20A DC-DC Kademeli Ayarlanabilir Sabit Akım Modülü, 1,2V ile 36V arasında ayarlanabilir çıkış voltajı aralıkları elde etmek için kullanılabilir.

Modül, 20 A'e kadar geniş bir akım çıkışı aralığı sağlar.

Sürekli yüksek güç çıkışı için soğutucu üzerinde bir soğutma fanı kullanmanız gerekir.

Çıkış voltajındaki stabilizasyonu artırmak için, daha düşük çıkış dalgalanması veren altı yüksek frekanslı kapasitansa sahiptir.

Çift soğutucu tasarımı, kolay ve hızlı ısı dağılımı sağlar.

Modül, iyi bir stabilite sağlamak için yüksek doğrulukta voltaj ve akım regülasyonu için yerleşik 3296 çok turlu potansiyometreye sahiptir.

Voltaj ve akım ayarlanabildiği için akü şarjı, LED sürücü güç kaynağı, araç güç Kaynağı vb. gibi birden fazla uygulamada kullanım kolaylığı sağlar.

Teknik Özellikleri:

Giriş Voltajı: 6V - 40V DC (10V - 40V önerilir)

Çıkış Voltajı: 1.2V - 36V DC

Çıkış Akımı: 20A(maks.), 15A(önerilen)

Verimlilik: %95 (24V - 12V, 20A)

Çıkış Dalgalanma: ≤50mV

Kablolama Yöntemi: Terminal

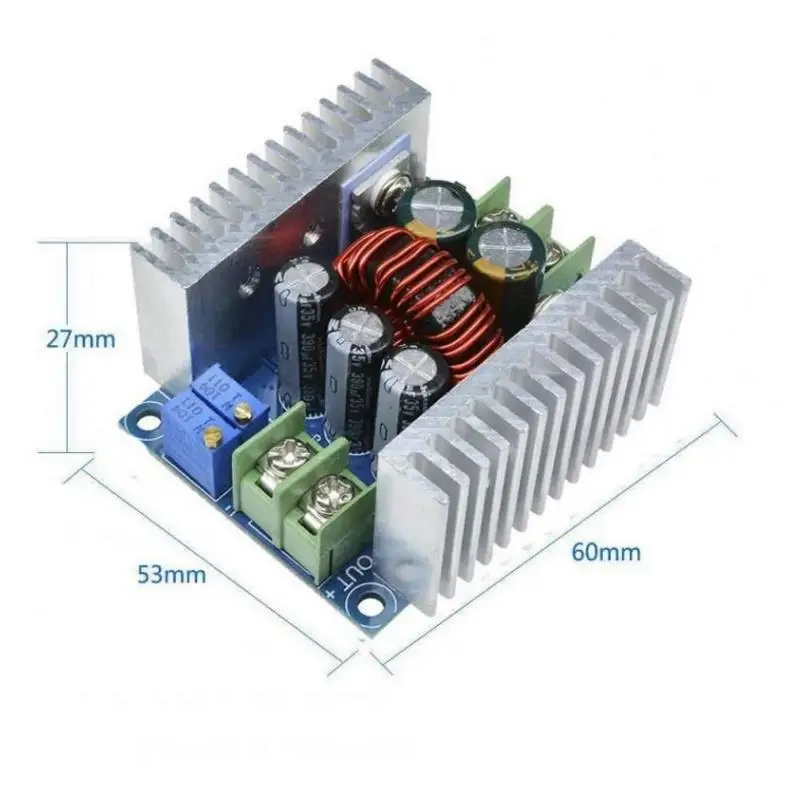

Boyut: 60x53x27mm

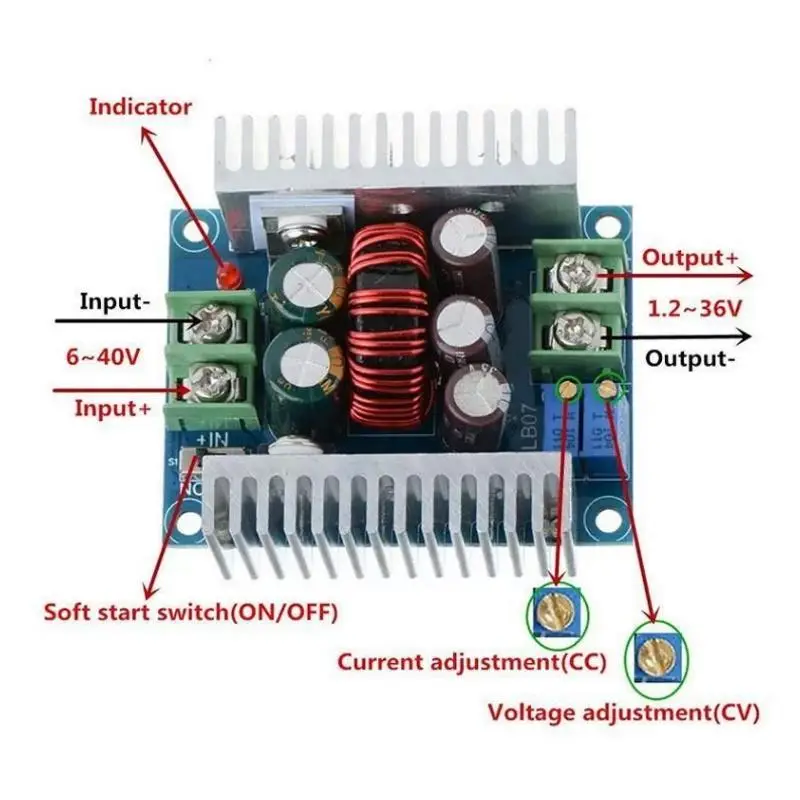

Bağlantı şeması:

VO+: Çıkış pozitif

VO-: Çıkış negatif

+IN: Giriş pozitif

-IN: Giriş negatif

CV: Çıkış voltajı ayarı

CC: Çıkış akımı ayarı

Modül ayarı nasıl yapılır:

Modül çıkış voltajı ayarlanamadığında (çıkış voltajı her zaman giriş voltajına eşittir) lütfen potansiyometreyi saat yönünün tersine 20 tur (20 tur) veya daha fazla çalışana kadar ayarlayın.

saat yönünde artiş için, saat yönünün ters yönünde azaltmak için çevirin.

Potansiyometreyi ayarlarken, voltajı izlemek için lütfen bir multimetre kullanın.
