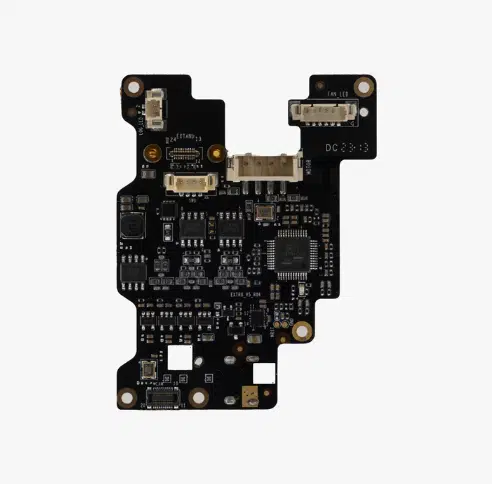

Bambu Lab TH Kartı (Baskı Kafası Ana Kartı)

Bambu Lab TH Kartı (Baskı Kafası Ana Kartı)

(Bambu Lab TH Board - Toolhead Board)

 • Bambu Lab TH Kartı, baskı kafasının (toolhead) tüm elektronik bileşenlerini yöneten merkezi kontrol ünitesidir. Yazıcının ana kartı ile baskı kafasındaki bileşenler arasındaki tüm iletişimi ve güç dağıtımını koordine eder.

 • Bu kart; ısıtıcı, termistör, fanlar, ekstrüder motoru ve sensörler gibi birçok kritik parçanın bağlı olduğu bir dağıtım merkezi görevi görür.

Özellikleri:

 • Merkezi Bileşen Yönetimi: Hotend ısıtıcısı, soğutma fanları, filament kesici sensörü ve ekstrüder motoru için özel bağlantı portları sunar.

 • Hassas Veri İletimi: Isı verilerini (termistör) ve filament algılama sinyallerini ana karta yüksek hızda ve hatasız ileterek baskı güvenliğini sağlar.

 • Kompakt Tasarım: Baskı kafasının ağırlığını artırmamak ve hareket kabiliyetini kısıtlamamak adına oldukça hafif ve küçük bir form faktöründe tasarlanmıştır.

 • Tak-Çalıştır Portlar: Lehimleme gerektirmeyen konnektör yapısı sayesinde, hotend veya fan gibi bileşenlerin değişimini son derece kolaylaştırır.

 • Termal ve Elektriksel Koruma: Yüksek akım gerektiren ısıtıcı bölümlerinde güvenliği sağlamak adına koruyucu devre elemanları ile donatılmıştır.

Teknik Bilgiler:

 • Ürün Tipi: Baskı Kafası Kontrol Kartı (Toolhead PCB)

 • Uyumlu Modeller: Bambu Lab X1 Serisi ve P1 Serisi (Versiyonlar modele göre farklılık gösterebilir)

 • Bağlantı Arayüzü: Ana veri kablosu (Ribbon veya Bus) ve bileşen soketleri

 • Montaj Konumu: Baskı kafasının (Toolhead) arka iç kısmı

Kullanım Alanları:

 • Bileşen Arızalarının Giderilmesi: Hotend'in ısınmaması, fanların dönmemesi veya filament sensörünün çalışmaması gibi durumlarda, sorun kablolardan veya bileşenlerden kaynaklanmıyorsa TH kartı yenilenir.

 • Veri İletişim Hataları: Yazıcının baskı kafasındaki sensörleri görmemesi veya sürekli "Toolhead disconnected" gibi hatalar vermesi durumunda çözüm sağlar.

 • Kısa Devre Onarımı: Yanlış montaj veya sıvı teması sonucu zarar gören devre yollarının orijinal parça ile tamir edilmesi.

 • Performans Güncellemesi: Yazıcının donanımsal revizyonları sırasında sistem kararlılığını artırmak amacıyla yapılan kart değişimleri.
