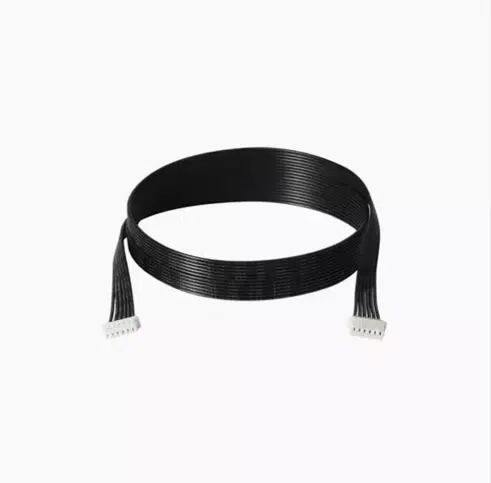

Bambu Lab Isıtıcı Tabla Sinyal Kablosu (C11)

Bambu Lab Isıtıcı Tabla Sinyal Kablosu (C11)

(Bambu Lab BLP001-HeatBed Signal Cable C11)

 • Bambu Lab Isıtıcı Tabla Sinyal Kablosu (C11), yazıcının ısıtıcı tablası ile ana kontrol kartı arasındaki veri iletişimini sağlayan hassas bir bağlantı elemanıdır.

 • Bu kablo, tablanın mevcut sıcaklık verilerini (termistör sinyali) ve güvenlik sensörlerinden gelen bilgileri işlemciye ileterek, ısınma sürecinin güvenli ve kontrollü bir şekilde gerçekleşmesini sağlar.

 • Güç kablosundan (AC hatları) ayrı olarak tasarlanmıştır; amacı yüksek voltaj yerine düşük voltajlı veri sinyallerini parazitsiz bir şekilde taşımaktır.

 • Yazıcının Z ekseni hareketi sırasında sürekli olarak yukarı ve aşağı yönde büküldüğü için, metal yorgunluğuna karşı yüksek esneklik kabiliyetine sahip malzemelerden üretilmiştir.

Özellikleri:

 • Yüksek Esneklik Kapasitesi: Sürekli hareket eden bir mekanizmaya bağlı olduğu için, milyonlarca bükülme döngüsüne dayanacak şekilde güçlendirilmiş iç iletkenlere sahiptir.

 • Isıya Dayanıklı Dış Kılıf: Isıtıcı tablanın hemen altında konumlandığı için yüksek sıcaklıklara ve termal radyasyona karşı erime yapmayan yalıtım katmanı ile korunur.

 • Gürültü Korumalı Sinyal İletimi: Düşük voltajlı termistör verilerini, çevredeki motor ve güç hatlarının oluşturabileceği elektromanyetik parazitlerden etkilenmeyecek şekilde kararlı iletir.

 • Hassas Pin Konnektörleri: Anakart ve tabla tarafındaki soketlere tam oturan, sarsıntı nedeniyle temassızlık yapmayan kilitli konnektör yapısına sahiptir.

 • Kablo Yönetim Uyumluluğu: Yazıcının dahili kablo zinciri (cable chain) veya koruyucu kılıfları içinden geçebilecek ideal kalınlık ve esneklik dengesindedir.

Teknik Bilgiler:

 • Ürün Tipi: Veri/Sinyal İletişim Kablosu

 • Uyumlu Modeller: Bambu Lab X1 ve X1-Carbon (C11 revizyonu genellikle X1 serisi spesifikasyonlarını karşılar)

 • İşlev: Sıcaklık geri bildirimi (NTC Termistör) ve güvenlik sensörü verileri

 • Bağlantı Portu: Ana kart üzerindeki Heatbed Signal girişi

Kullanım Alanları:

 • Hatalı Sıcaklık Okumalarının Giderilmesi: Ekranda "0°C" veya "-15°C" gibi absürt sıcaklık değerlerinin görülmesi ya da "Bed temperature sensor error" hatasının alınması durumunda değiştirilir.

 • Baskı Yarıda Kesilme Sorunları: Tabla yükselirken veya alçalırken kablonun içindeki iletkenlerin anlık temassızlık yapması sonucu baskının durması problemlerini çözer.

 • Kablo Aşınması Onarımı: Zamanla bükülme noktalarından deforme olan veya sürtünme sonucu dış yalıtımı zarar gören kabloların güvenlik amacıyla yenilenmesini sağlar.

 • Isıtma Başlatılamıyor Hataları: Anakartın tabladan geçerli bir veri alamadığı için ısıtma sürecini başlatmadığı durumlarda donanımsal iletişim hattını restore eder.
