6S Batarya Koruma Devreleri

Batarya Yönetim Sistemi veya BMS Nedir?

Batarya Yönetim Sistemi – Battery Management System (BMS), bataryanın güvenlik sistemidir ve (gerilim, akım & sıcaklık gibi) batarya koşullarını güvenli limitlerde tutmaktan sorumludur.

Korumanın düzeyi hem bataryanın kimyasından kaynaklı gereksinimlere hem de BMS’in kendi karmaşıklık düzeyine bağlıdır. Kurşun asit ve nikel kadmiyum gibi ilkel kimyalara sahip piller yüksek iç dirençlerinden ve yüksek kendiliğinden deşarj düzeylerinden dolayı aşırı akım ve aşırı gerilim durumlarına dayanıklıdır. Çoğu zaman bir sigortadan başka korumaya ihtiyaç yoktur.

Bununla birlikte, kapalı tip Kurşun Asit (SLA) Bataryalar, Valf Regüleli Kurşun Asit (VRLA) Bataryalar ve Nikel Metal Hidrür (Ni-MH) bataryalar daha yüksek verimlilik sağlarken aşırı gerilim, düşük gerilim, aşırı akım ve aşırı sıcaklık koşullarına daha dayanıksızdır. Bu nedenle çalışma sırasında bu bataryaları belirtilen koşullar için görüntülemek önemlidir.

Lityum İyon Pillerde Batarya Yönetim Sistemi

Lityum temelli bataryalar ise diğer tüm bataryalara göre çalışma koşullarına çok daha hassastır. Diğer anlatılan bataryalar zarar görebilir olsa da çoğu zaman kısa süreli ihlallerin üstesinden gelebilir ve kendilerini regüle edebilirler. Öte yandan lityum bataryalar ise gerilim & sıcaklık limitleri açısından çok müsamahasızdır. Örneğin bir SLA, VRLA veya Ni-MH hücrenin maksimum şarj gerilimi 100 mili-volt aşılsa bile hücre kendini deşarj edecek, biraz ısı açığa çıkaracak ve muhtemelen ufak bir kapasite kaybıyla çalışmaya devam edecektir. Eğer lityum bir hücrede aynı miktarda aşırı şarj etme denenirse, hücre yıkıcı bir reaksiyon geçirecek, ısınacak ve sonunda parçalanacaktır.

Batarya Yönetim Sistemi genel olarak bataryanın güvenli koşullarını KORUMAKTAN sorumludur. Her batarya tipinin farklı limit ve toleransları olduğundan, batarya yönetim sistemlerinde aynı limit ve toleranslara uyumlu olmalıdır.

Batarya Koruyucular

"Batarya Koruyucu” olarak da bilinen BMS’in en basit formu, bataryanın hücre gerilimlerini ve batarya akımını alır ve bunları ön tanımlı limitlerle karşılaştırır. Herhangi bir aşma, bataryanın bağlantısının kesilmesiyle sonuçlanır. Bu işlev genellikle basit analog karşılaştırıcı entegre devrelerle sağlanır. Bağlantı kesme ise bir MOSFET grubu kullanılarak rahatlıkla sağlanabilir.

Batarya Koruyucular, küçük ev aletleri ve el aletlerinden elektrikli bisiklet ve elektrikli mobilet gibi küçük araçlara kadar yaygın uygulama alanlarında kullanılmaktadır. Bu tipte Batarya Koruyucuların temel işlevi batarya koruması için temel koşulları sağlamalarıdır ancak aşağıda belirtilen en kritik özellikleri sağlayamazlar.

Hücreleri aynı şarj seviyesine dengelemek

Bataryanın şarj durumunu (SOC) ve sağlık durumunu (SOH) hesaplamak

Bir iletişim ara yüzünden batarya bilgilerini sunmak

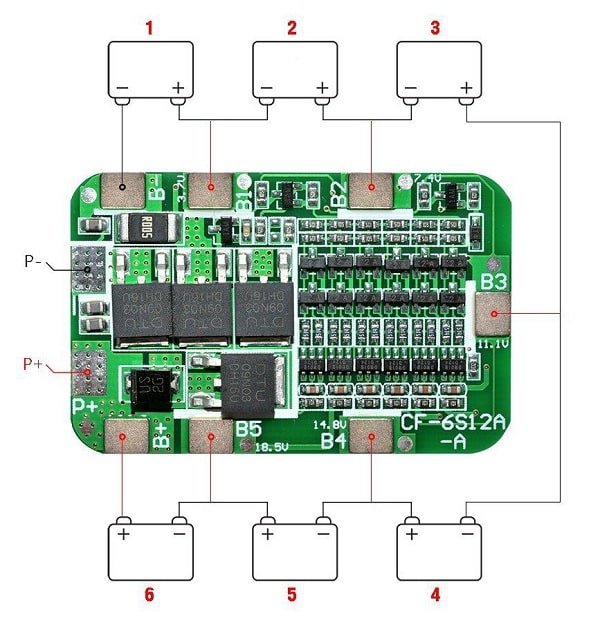

6S 12A 25.5V BMS Lityum Batarya Koruma Devresi
