4S Batarya Koruma Devreleri

 Merhaba; 4S BMS Pil koruma devrelerinin kullanımlarını ve kullanırken dikkat etmeniz gereken tüm bilgileri sizler için derlerdik. Keyifli okumalar dileriz.

Batarya Yönetim Sistemi veya BMS Nedir?

Batarya Yönetim Sistemi – Battery Management System (BMS), bataryanın güvenlik sistemidir ve (gerilim, akım & sıcaklık gibi) batarya koşullarını güvenli limitlerde tutmaktan sorumludur.

Korumanın düzeyi hem bataryanın kimyasından kaynaklı gereksinimlere hem de BMS’in kendi karmaşıklık düzeyine bağlıdır. Kurşun asit ve nikel kadmiyum gibi ilkel kimyalara sahip piller yüksek iç dirençlerinden ve yüksek kendiliğinden deşarj düzeylerinden dolayı aşırı akım ve aşırı gerilim durumlarına dayanıklıdır. Çoğu zaman bir sigortadan başka korumaya ihtiyaç yoktur.

Bununla birlikte, kapalı tip Kurşun Asit (SLA) Bataryalar, Valf Regüleli Kurşun Asit (VRLA) Bataryalar ve Nikel Metal Hidrür (Ni-MH) bataryalar daha yüksek verimlilik sağlarken aşırı gerilim, düşük gerilim, aşırı akım ve aşırı sıcaklık koşullarına daha dayanıksızdır. Bu nedenle çalışma sırasında bu bataryaları belirtilen koşullar için görüntülemek önemlidir.

Lityum İyon Pillerde Batarya Yönetim Sistemi

Lityum temelli bataryalar ise diğer tüm bataryalara göre çalışma koşullarına çok daha hassastır. Diğer anlatılan bataryalar zarar görebilir olsa da çoğu zaman kısa süreli ihlallerin üstesinden gelebilir ve kendilerini regüle edebilirler. Öte yandan lityum bataryalar ise gerilim & sıcaklık limitleri açısından çok müsamahasızdır. Örneğin bir SLA, VRLA veya Ni-MH hücrenin maksimum şarj gerilimi 100 mili-volt aşılsa bile hücre kendini deşarj edecek, biraz ısı açığa çıkaracak ve muhtemelen ufak bir kapasite kaybıyla çalışmaya devam edecektir. Eğer lityum bir hücrede aynı miktarda aşırı şarj etme denenirse, hücre yıkıcı bir reaksiyon geçirecek, ısınacak ve sonunda parçalanacaktır.

Batarya Yönetim Sistemi genel olarak bataryanın güvenli koşullarını KORUMAKTAN sorumludur. Her batarya tipinin farklı limit ve toleransları olduğundan, batarya yönetim sistemlerinde aynı limit ve toleranslara uyumlu olmalıdır.

Batarya Koruyucular

"Batarya Koruyucu” olarak da bilinen BMS’in en basit formu, bataryanın hücre gerilimlerini ve batarya akımını alır ve bunları ön tanımlı limitlerle karşılaştırır. Herhangi bir aşma, bataryanın bağlantısının kesilmesiyle sonuçlanır. Bu işlev genellikle basit analog karşılaştırıcı entegre devrelerle sağlanır. Bağlantı kesme ise bir MOSFET grubu kullanılarak rahatlıkla sağlanabilir.

Batarya Koruyucular, küçük ev aletleri ve el aletlerinden elektrikli bisiklet ve elektrikli mobilet gibi küçük araçlara kadar yaygın uygulama alanlarında kullanılmaktadır. Bu tipte Batarya Koruyucuların temel işlevi batarya koruması için temel koşulları sağlamalarıdır ancak aşağıda belirtilen en kritik özellikleri sağlayamazlar.

Hücreleri aynı şarj seviyesine dengelemek

Bataryanın şarj durumunu (SOC) ve sağlık durumunu (SOH) hesaplamak

Bir iletişim ara yüzünden batarya bilgilerini sunmak

4S 4A BMS Lityum Batarya Koruma Devresi

Özellikler

şarj voltaj aralığı: 4.25 - 4.35v ± 05v

aşırı deşarj voltaj aralığı: 2.3 - 3.0v ± 0.05v

çalışma sıcaklığı : -40 -  +50 c

saklama koşulları: -40 - +80 c

maksimum çalışma akımı: 4 - 5A

maksimum anlık akım: 6 - 7A

hareketsiz Akım: az 6uA

etkili ömrü: fazla 50,000 saat

kısa devre koruması: korumak, şarj edilmesi gerekir kurtarma

uygun için: 4 packs 18650 lityum pil 14.8 V 16.8 V

ana fonksiyonlar ve özellikler: şarj koruması, aşırı deşarj koruması

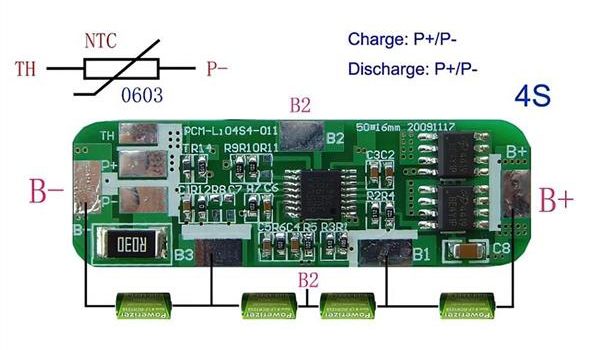

Bağlantı Şeması

Uyarı:

  1-) lityum pil koruma kurulu ile bağlantı şemasına göre bağlantı,

pil voltajı abartma ve aşırı deşarj gerilimi arasındaki gerilim,

ve P +, P-1 İkinci şarj, P + ve P-çıkış gerilimi akü gerilimi.

 2-) pil şarj fonksiyonu: P + ve P-arasında artı şarj pili şarj etmek,

akü voltajı şarj abartma algılama gerilimi (4.25 ± 025 V),

koruma devresi şarj yolu kesmek için, overcharge koruma elde etmek.

3-) pil aşırı deşarj koruması: P + ve P-arasında bağlı yük aküye deşarj

aşırı deşarj gerilim akü voltajı düşer (2.7?0.05 V), koruma devresi,

deşarj yolu kapalı kapattı ulaşmak için aşırı deşarj koruması.

4-) kısa devre koruması: Zaman P + ve P-kısa devre koruma devresi 5-50uS hızla hareket edecek, kesti erişim, kısa devre koruması.

5-) aşırı akım koruma fonksiyonu: Zaman V-terminal gerilimi (0.15 ± 0.02 V), koruma devresi 6.7-13.9 ms içinde hızla hareket edecek, kesti erişim, aşırı akım koruma.

 Ürünü satın almak için linke tıklayabilirsiniz.

https://www.elektronikport.com/urun/4s-4a-16v-bms-koruma-karti-lityum-batarya-18650-li-ion-lipo-protection-module

4S 10A BMS Lityum Batarya Koruma Devresi

Özellikler

Aşırı şarj algılama voltajı: 4.25 ± 0.025V

Aşırı şarj serbest bırakma voltajı: 4,15 ± 0,05V

Aşırı deşarj algılama voltajı: 2,50 ± 0,08V

Aşırı deşarj sonlandırma voltajı: 3 ± 0.1V

Akım: 20-30A

Çalışma akımı: 15A (doğal ısı 10A, artı 15A ısı emici, maksimum anlık 30A)

Ana fonksiyonlar: aşırı şarj koruma fonksiyonu, aşırı deşarj koruması, kısa devre koruma, aşırı akım koruması.

Çalışma sıcaklığı: -40 ~ + 85 derece (yüksek sıcaklık ortamı ve lütfen güçlendirin sıcaklık)

Bağlantı Şeması

Ürünü satın almak için linke tıklayabilirsiniz.

4S 12A BMS Lityum Batarya Koruma Devresi

4 serisi 18650 pil 16.8V 16V 14.8V

14.8V (Li-ion 18650 veya li-ion pil anma gerilimi)

16.8V (Li-ion pil tam şarj voltajı)

14.4V ( Lipo pil paketi anma gerilimi)

 P +/p-giriş/çıkış arayüzü, voltaj şarj aktivasyonunun tamamlanmasından sonra 16.8V

Özellikler

1) yüksek doğrulukta voltaj algılama devresi;

2) dahili üç aşamalı aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2 veya yük kısa devre);

3) MOS transistör pil şarj ve deşarj kontrol edebilirsiniz;

4) düşük bekleme akımı tüketimi.

Aşırı şarj gerilimi: 4.25-4.35v ± 0.05v

Aşırı deşarj gerilimi: 2.3-3.0v ± 0.05v

Maksimum tepe akımı: 6-8A

Maksimum anlık akım: 12A

Çalışma sıcaklığı: -40 ~ + 50 °

Depolama sıcaklığı:-40 ~ + 80 °

Statik akım: <30uA

Yaşam döngüsü: >50000 saat

Direnç: <100mΩ

Şarj gerilimi: 16.8-17V

Kısa kesim koruması: korunabilir, onarım için değişiklik

Bağlantı Şeması

Ürünü satın almak için linke tıklayabilirsiniz.

4S 20A BMS Lityum Batarya Koruma Devresi

Özellikler

Aşırı şarj gerilimi: 4.25-4.35v ± 0.05v

Aşırı deşarj gerilimi: 2.3-3.0v ± 0.05v

Maksimum çalışma akımı:10A

Maksimum tepe akımı:20A

Çalışma sıcaklığı:-40 --- + 50

Depolama sıcaklığı:-40-+ 80

Küçük akım: 6uA

Yaşam döngüsü: 50000 saat

Direnç: 45mΩ

Kısa kesim koruması: korunabilir

Bağlantı Şeması

4S 25A BMS Lityum Batarya Koruma Devresi

Özellikler

POLYMER LiMnO koruma parametresi için (3.6V/3.7V)

Tek hücreli aşırı şarj voltajı koruyun: 4.23 - 4.28V

Tek hücre aşırı şarj rotect kurtarma voltajı: 4.08 - 4.18V

Aşırı şarj koruma gecikmesi: 0.5 - 1.5S

Tek hücreli aşırı deşarj koruma voltajı: 2.72 - 2.88V

Tek hücreli aşırı deşarj rotect kurtarma voltajı: 2.9 - 3.1V

Aşırı şarj koruma akımı: 60A

Aşırı deşarj koruma akımı: 60A

Aşırı deşarj koruması: 0.5 - 1.5S

Sıcaklık koruma: evet

Kes koruyun: evet

100 - 600μS

Şarj akımı: 25A

 Boşaltma akımı: 25A

NOT:  Şarj voltajı: 4.2V 1S için, 8.4V 2S için, 12.6V 3S için, 16.8V 4S için,

NOT: Bu ürün farklı bağlantı şekilleriyle hem 3S 25A hem 4S 25A olarak kullanılabilecek özellikte ve kalitedir.

Bağlantı Şeması

Ürünü satın almak için linke tıklayabilirsiniz.

4S 30A BMS Lityum Batarya Koruma Devresi

Özellikler

4 Adet seri lityum pil için koruma devresi.

   Aşırı şarj koruması.

   Aşırı deşarj koruması.

   Kısa devre koruması.

   Aşırı akım akma koruması.

   14.8V 16.8V luk lityum pil paketleri için uygundur.

Bağlantı Şeması

Ürünü satın almak için linke tıklayabilirsiniz.

4S 40A BMS Lityum Batarya Koruma Devresi

Özellikler

4 Adet seri lityum pil için koruma devresi.

Aşırı şarj koruması.

Aşırı deşarj koruması.

Kısa devre koruması.

Aşırı akım akma koruması.

14.8V 16.8V luk lityum pil paketleri için uygundur.

NOT:

1. Matkabın verimli çalışması için 4 adet lityum pilin seri bağlanması gerekir.

2. Bağlama 0 V, 4.2 V, 12.6 V, 16.8 V şeklinde gider, tel kaynak yaparken herhangi bir bileşene dokunmayın.

Standart Versiyon: Sürüş akımı 60A'den daha düşüktür ve 100W'dan düşük matkaplarda standart versiyonu kullanabilirsiniz.

Balans Versiyon : 80A altında sürüş akımı için, 135W'a kadar olan matkaplar için kullanabilirsiniz

Bağlantı Şeması
