Merhaba; 3S BMS Pil koruma devrelerinin kullanımlarını ve kullanırken dikkat etmeniz gereken tüm bilgileri sizler için derlerdik. Keyifli okumalar dileriz.
Batarya Yönetim Sistemi veya BMS Nedir?
Batarya Yönetim Sistemi – Battery Management System (BMS), bataryanın güvenlik sistemidir ve (gerilim, akım & sıcaklık gibi) batarya koşullarını güvenli limitlerde tutmaktan sorumludur.
Korumanın düzeyi hem bataryanın kimyasından kaynaklı gereksinimlere hem de BMS’in kendi karmaşıklık düzeyine bağlıdır. Kurşun asit ve nikel kadmiyum gibi ilkel kimyalara sahip piller yüksek iç dirençlerinden ve yüksek kendiliğinden deşarj düzeylerinden dolayı aşırı akım ve aşırı gerilim durumlarına dayanıklıdır. Çoğu zaman bir sigortadan başka korumaya ihtiyaç yoktur.
Bununla birlikte, kapalı tip Kurşun Asit (SLA) Bataryalar, Valf Regüleli Kurşun Asit (VRLA) Bataryalar ve Nikel Metal Hidrür (Ni-MH) bataryalar daha yüksek verimlilik sağlarken aşırı gerilim, düşük gerilim, aşırı akım ve aşırı sıcaklık koşullarına daha dayanıksızdır. Bu nedenle çalışma sırasında bu bataryaları belirtilen koşullar için görüntülemek önemlidir.
Lityum İyon Pillerde Batarya Yönetim Sistemi
Lityum temelli bataryalar ise diğer tüm bataryalara göre çalışma koşullarına çok daha hassastır. Diğer anlatılan bataryalar zarar görebilir olsa da çoğu zaman kısa süreli ihlallerin üstesinden gelebilir ve kendilerini regüle edebilirler. Öte yandan lityum bataryalar ise gerilim & sıcaklık limitleri açısından çok müsamahasızdır. Örneğin bir SLA, VRLA veya Ni-MH hücrenin maksimum şarj gerilimi 100 mili-volt aşılsa bile hücre kendini deşarj edecek, biraz ısı açığa çıkaracak ve muhtemelen ufak bir kapasite kaybıyla çalışmaya devam edecektir. Eğer lityum bir hücrede aynı miktarda aşırı şarj etme denenirse, hücre yıkıcı bir reaksiyon geçirecek, ısınacak ve sonunda parçalanacaktır.
Batarya Yönetim Sistemi genel olarak bataryanın güvenli koşullarını KORUMAKTAN sorumludur. Her batarya tipinin farklı limit ve toleransları olduğundan, batarya yönetim sistemlerinde aynı limit ve toleranslara uyumlu olmalıdır.
Batarya Koruyucular
"Batarya Koruyucu” olarak da bilinen BMS’in en basit formu, bataryanın hücre gerilimlerini ve batarya akımını alır ve bunları ön tanımlı limitlerle karşılaştırır. Herhangi bir aşma, bataryanın bağlantısının kesilmesiyle sonuçlanır. Bu işlev genellikle basit analog karşılaştırıcı entegre devrelerle sağlanır. Bağlantı kesme ise bir MOSFET grubu kullanılarak rahatlıkla sağlanabilir.
Batarya Koruyucular, küçük ev aletleri ve el aletlerinden elektrikli bisiklet ve elektrikli mobilet gibi küçük araçlara kadar yaygın uygulama alanlarında kullanılmaktadır. Bu tipte Batarya Koruyucuların temel işlevi batarya koruması için temel koşulları sağlamalarıdır ancak aşağıda belirtilen en kritik özellikleri sağlayamazlar.
Hücreleri aynı şarj seviyesine dengelemek
Bataryanın şarj durumunu (SOC) ve sağlık durumunu (SOH) hesaplamak
Bir iletişim ara yüzünden batarya bilgilerini sunmak

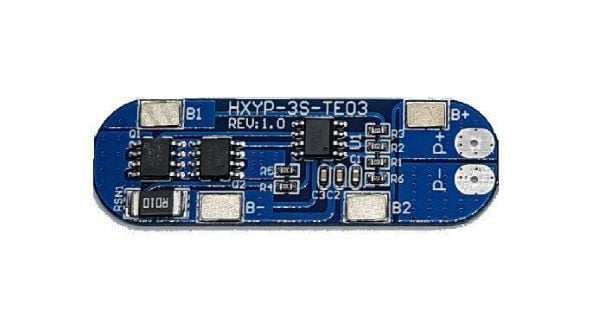

3S 4A BMS Lityum Batarya Koruma Devresi
Özellikler:
Şarj Gerilimi: 12.6V-13V
Aşırı Şarj Gerilim Aralığı: 4.25V-4.35V ± 0.05V
Aşırı Basınç Gerilim Aralığı: 2.3V-3.0V ± 0.05V
Üst Limit Çalışma Akımı: 3A-4A
Üst Sınır Anlık Akım: 9A-10A
Sakin Akım: 30uA'dan az
Dahili Direnç: 100mohm'dan az
Etkili Yaşam: 30.000 saatten fazla
Çalışma Sıcaklığı: -40 - +50 derece
Saklama Koşulları: -40 - +80 derece
Kısa Devre Koruması: koruma, kendiliğinden iyileşmeyi geciktirme

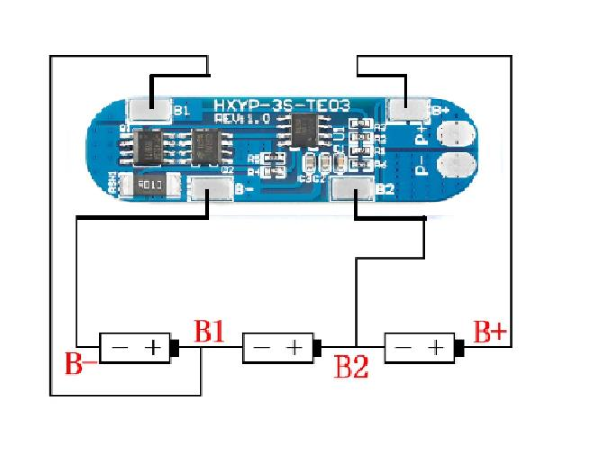

Bağlantı Şeması:
Ürünü satın almak için linke tıklayabilirsiniz.
https://www.elektronikport.com/urun/3s-4a-bms-lityum-batarya-koruma-devresi
3S 10A BMS Lityum Batarya Koruma Devresi
Özellikler:
Maksimum deşarj akımı: 10A
Aşırı şarj algılama gerilimi: 4.25-4.35V ± 0.05V
Aşırı deşarj algılama gerilimi: 2.3-3.0V ± 0.05V
Maksimum çalışma akımı: 5A-8A
Geçici akım: 9A-10A
Çalışma sıcaklığı: -40 ~ 50 °C
Depolama sıcaklığı: -40 ~ 80 °C
Sessiz akım: <6uA
Iç direnci: <60mΩ
Hizmet ömrü: >30,000 saat
Kısa devre koruması.
Aşırı şarj koruması.
Aşırı deşarj koruması.
Aşırı akım koruması.

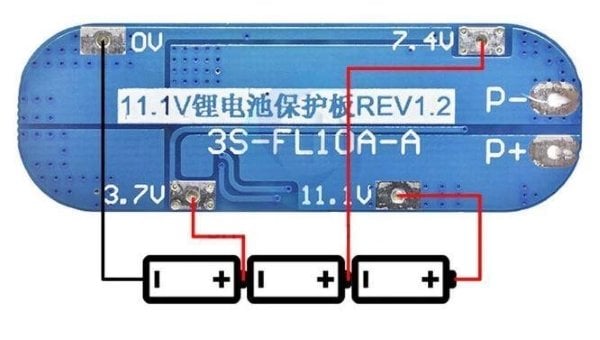

Bağlantı Şeması:
Ürünü satın almak için linke tıklayabilirsiniz.
3S 20A BMS Lityum Batarya Koruma Devresi
Özellikler:
3 Adet seri lityum pil için koruma devresi.
Aşırı şarj edilebilir.
Aşırı deşarj menüsü.
Kısa devre dışı.
Aşırı akıntı akımı
11.1V, 12V, 12.6V’luk lityum pil paketi için uygundur.
Maksimum çıkış akımı: 20A
Maksimum çıkış gücü / şarj gücü: 252W
Şarj Gerilimi: 12,6V - 13V
Kısa devre koruması: Evet, gecikmiş kendini kurtarma
Çalışma Sıcaklığı: -40 ~ + 50 ℃
Depolama Durumu: -40 ~ + 80 ℃

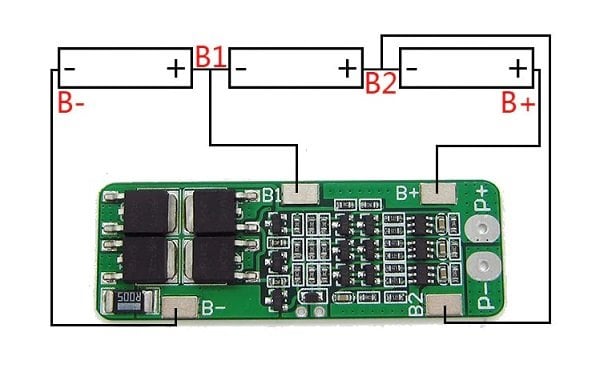

Bağlantı Şeması:
Ürünü satın almak için linke tıklayabilirsiniz.

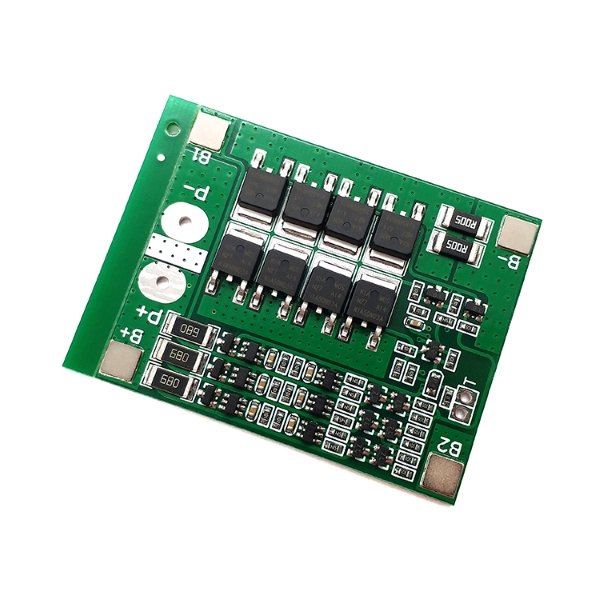

3S 25A BMS Lityum Batarya Koruma Devresi
Bu modül ile yüksek kapasiteli 3S lipo pilleri hızlı şekilde şarj edebilirsiniz üzerinde bulunan voltaj korumaları sayesinde pillerinizi yüksek voltajlarda şarj etmekten korur ayrıca bitmek üzere olan pillerinizden akım çekmesini engelleyerek pillerin zarar görmesini engeller.
Özellikler:
Şarj Voltajı: 13.5V DC
Denge Voltajı (Tek hücre için): 4.2V
Azami Voltaj Koruması: 4.25V - 4.35V ± 0.05V
Asgari Voltaj Koruması: 2.3V - 3.0V ± 0.05V
Çalışma Akım Aralığı: 0 - 25A
Anlık Azami Akımı: 34 - 40A
Sistem kapalı iken kaçak akım miktarı: 30uA
Kısa Devre Koruması: Var
Çalışma Sıcaklığı: -40 - +52

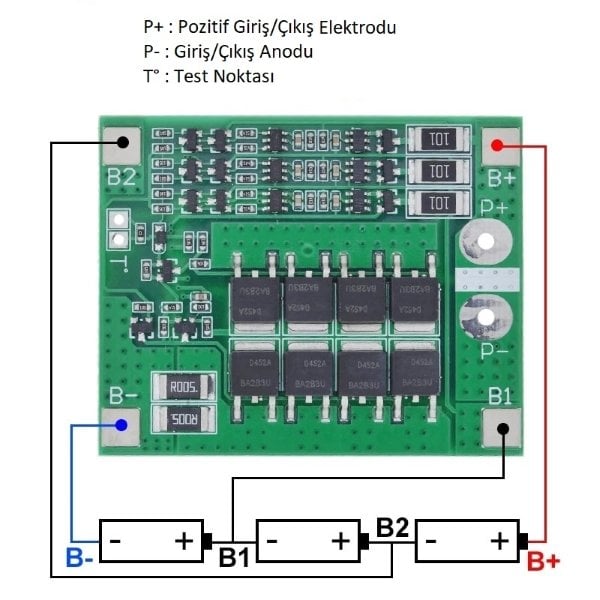

Bağlantı Şeması:
Ürünü satın almak için linke tıklayabilirsiniz.

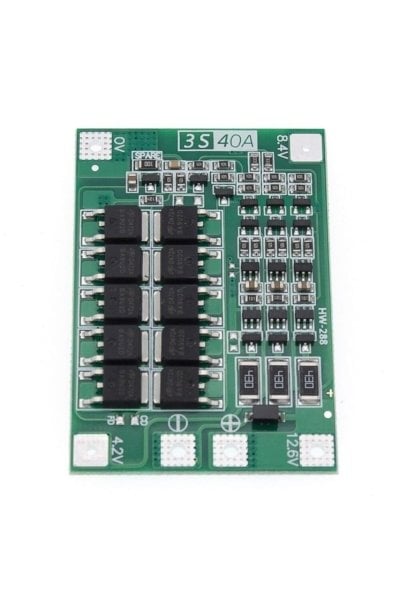

3S 40A BMS Lityum Batarya Koruma Devresi
3S 40A BMS 12.6V 18650 Lityum Pil Şarj Koruma Modülü.
Uygulama kapsamı: 3.7V nominal gerilimi ve 4.2V tam gerilimi olan lityum piller için uygundur (18650, 26650, polimer lityum piller, boyutta kısıtlama yoktur)
Özellikler:
Uygulanabilir voltaj gücü: 12 V
Fonksiyon: aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması, kısa devre koruması
Maksimum çalışma akımı: 40A
Sürekli çalışma maksimum akım: 28A
Aşırı deşarj koruma gerilimi: 2.6 V
Aşırı şarj koruması voltajı: 4.25 V
Şarj akımı: 28A
Denge versiyonu: 80A'nın altındaki akımı başlatmak için uygundur, matkabın 135W altında güç.
Not 1: Elektrikli matkabı başarıyla başlatmak için üç 15C-20C anlık akım verebilen güç pili veya altı 10C-15C güç pili gerekir sıradan 18650 piller elektrikli matkap başlatamaz
Not 2: 0V, 4.2V, 8.4V, 12.6V kesinlikle şekle göre bağlayın ve kasıtlı olarak kısa devre yapmayın.
Pili şarj ederken, dengeleme devresinin çalıştığını gösteren "430" direncinin ısınması normaldir; "430" direnci şarj olmazken de sıcaksa, lütfen yanlış kablonun bağlı olup olmadığını kontrol edin
İyi pilleri zayıf pillerle karıştırmayınız!
3 pil grubunun kapasitesi birbirine kadar yakınsa o kadar iyidir

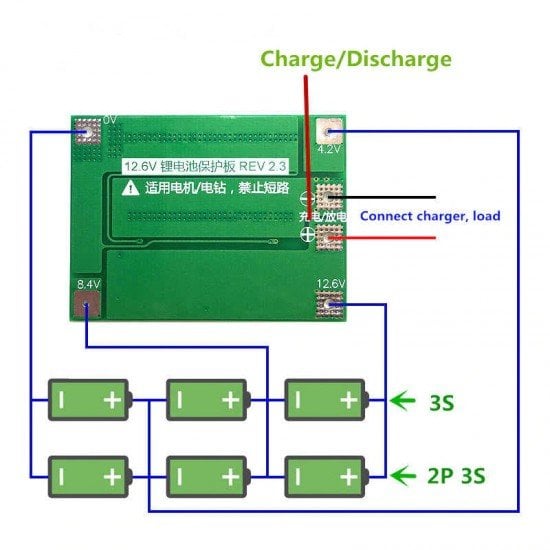

Bağlantı Şeması:
Ürünü satın almak için linke tıklayabilirsiniz.

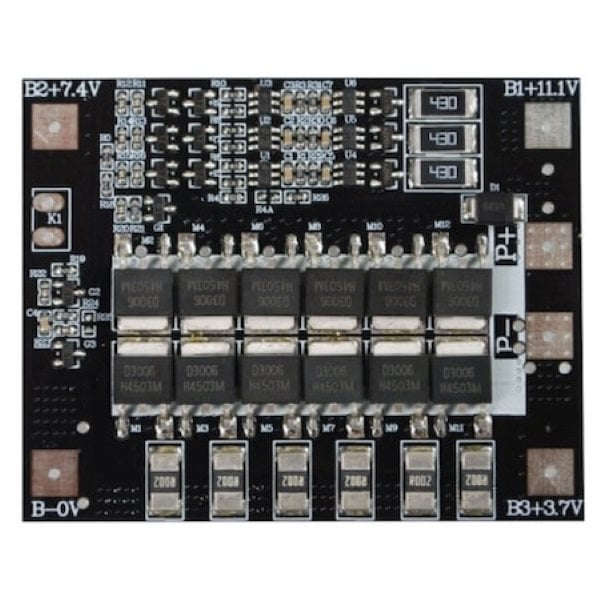

3S 50A BMS Lityum Batarya Koruma Devresi
Özellikler:
Tek hücreli Aşırı Koruma Voltaj: 4.25V ± 0.025V
Tek Hücre Yön Relieved Voltaj: 4.15V ± 0.05 H
Aşırı Koruma Gecikme: 1 S ± 200 ms
Tek Hücre Aşırı Boşalma Koruma Voltaj: 2.7V ± 0.05 H
Tek Hücre Üzerinde Deşarj Rahatlamış Gerilim: 3.0V ± 0.1V
Aşırı Deşarj Koruma Gecikmesi: 1S ± 200mS
Boşalma Aşırı Akım Koruması: 70A
Boşalma Aşırı Akım Koruma Gecikmesi: 100mS ± 50mS
Kısa Devre Koruması: Evet
Kısa Devre Koruma Gecikmesi: 250uS ± 50uS
Kısa Devre Koruması Kurtarma Modu: Yük geri kazanımı çıkış voltajını kesin.
Boşaltma Akımı: 50A (20A'dan fazla olduğunda, mevcut geçiş kapasitesini artırmak için lütfen PCB'nin arkasına Pasif Soğuucu ve Fan ekleyin.)
Şarj Akımı: 50A (20A'dan fazla olduğunda, mevcut geçiş kapasitesini artırmak için lütfen PCB'nin arkasına Pasif Soğuucu ve Fan ekleyin.)
Denge İşlevi: Evet
Denge Açılma Gerilimi: 4.18V ± 0.025V
Denge Akım: 55mA
Elektrik Kesintisi Koruması: Evet
Sıcaklık Koruması: Evet (harici 10K ohm olduğunda geçerlidir NTC direnci bağlı)
Şarj Düşük Sıcaklık Koruması: -7 °C
Şarj Yüksek Sıcaklık Koruması: 50 °C
Deşarj Düşük Sıcaklık Koruması: 70 °C
Bağlantı Şeması:
