Merhaba; 2S BMS Pil koruma devrelerinin kullanımlarını ve kullanırken dikkat etmeniz gereken tüm bilgileri sizler için derlerdik. Keyifli okumalar dileriz.
Batarya Yönetim Sistemi veya BMS Nedir?
Batarya Yönetim Sistemi – Battery Management System (BMS), bataryanın güvenlik sistemidir ve (gerilim, akım & sıcaklık gibi) batarya koşullarını güvenli limitlerde tutmaktan sorumludur.
Korumanın düzeyi hem bataryanın kimyasından kaynaklı gereksinimlere hem de BMS’in kendi karmaşıklık düzeyine bağlıdır. Kurşun asit ve nikel kadmiyum gibi ilkel kimyalara sahip piller yüksek iç dirençlerinden ve yüksek kendiliğinden deşarj düzeylerinden dolayı aşırı akım ve aşırı gerilim durumlarına dayanıklıdır. Çoğu zaman bir sigortadan başka korumaya ihtiyaç yoktur.
Bununla birlikte, kapalı tip Kurşun Asit (SLA) Bataryalar, Valf Regüleli Kurşun Asit (VRLA) Bataryalar ve Nikel Metal Hidrür (Ni-MH) bataryalar daha yüksek verimlilik sağlarken aşırı gerilim, düşük gerilim, aşırı akım ve aşırı sıcaklık koşullarına daha dayanıksızdır. Bu nedenle çalışma sırasında bu bataryaları belirtilen koşullar için görüntülemek önemlidir.
Lityum İyon Pillerde Batarya Yönetim Sistemi
Lityum temelli bataryalar ise diğer tüm bataryalara göre çalışma koşullarına çok daha hassastır. Diğer anlatılan bataryalar zarar görebilir olsa da çoğu zaman kısa süreli ihlallerin üstesinden gelebilir ve kendilerini regüle edebilirler. Öte yandan lityum bataryalar ise gerilim & sıcaklık limitleri açısından çok müsamahasızdır. Örneğin bir SLA, VRLA veya Ni-MH hücrenin maksimum şarj gerilimi 100 mili-volt aşılsa bile hücre kendini deşarj edecek, biraz ısı açığa çıkaracak ve muhtemelen ufak bir kapasite kaybıyla çalışmaya devam edecektir. Eğer lityum bir hücrede aynı miktarda aşırı şarj etme denenirse, hücre yıkıcı bir reaksiyon geçirecek, ısınacak ve sonunda parçalanacaktır.
Batarya Yönetim Sistemi genel olarak bataryanın güvenli koşullarını KORUMAKTAN sorumludur. Her batarya tipinin farklı limit ve toleransları olduğundan, batarya yönetim sistemlerinde aynı limit ve toleranslara uyumlu olmalıdır.
Batarya Koruyucular
"Batarya Koruyucu” olarak da bilinen BMS’in en basit formu, bataryanın hücre gerilimlerini ve batarya akımını alır ve bunları ön tanımlı limitlerle karşılaştırır. Herhangi bir aşma, bataryanın bağlantısının kesilmesiyle sonuçlanır. Bu işlev genellikle basit analog karşılaştırıcı entegre devrelerle sağlanır. Bağlantı kesme ise bir MOSFET grubu kullanılarak rahatlıkla sağlanabilir.
Batarya Koruyucular, küçük ev aletleri ve el aletlerinden elektrikli bisiklet ve elektrikli mobilet gibi küçük araçlara kadar yaygın uygulama alanlarında kullanılmaktadır. Bu tipte Batarya Koruyucuların temel işlevi batarya koruması için temel koşulları sağlamalarıdır ancak aşağıda belirtilen en kritik özellikleri sağlayamazlar.
Hücreleri aynı şarj seviyesine dengelemek
Bataryanın şarj durumunu (SOC) ve sağlık durumunu (SOH) hesaplamak
Bir iletişim ara yüzünden batarya bilgilerini sunmak

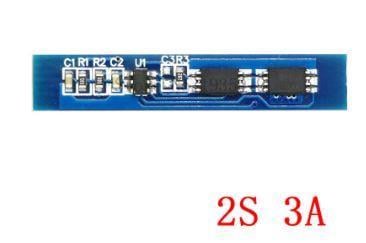

2S 3A 7.4V Lityum Batarya BMS Koruma Kartı
7,4V’luk 18650 pil için uygundur.
Pil şarj etmez. Pil koruması içindir.
Balans görevini üstlenir.
Lityum pil koruma kurulu özellikleri:
Model: HX-2S-02
Aşırı şarj voltaj koruma aralığı: 0.05V ± 4.25-4.35V
Aşırı deşarj koruma voltaj aralığı: 0.05V ± 2.5-3.0V
Anlık akım: 5A Saklama koşulları: -40 - + 80 ° C
Çalışma akımı: 3A Çalışma sıcaklığı: -40 - + 50 ° C
Stand by akım: 3uA'dan az etkin ömür: 50.000 saatten fazla
Dahili direnç: 45m'den az Kısa devre koruması: koruma, şarj kurtarma
Şarj voltajı: 8.4V-9V
Boyut: 36 * 6 * 2.0mm

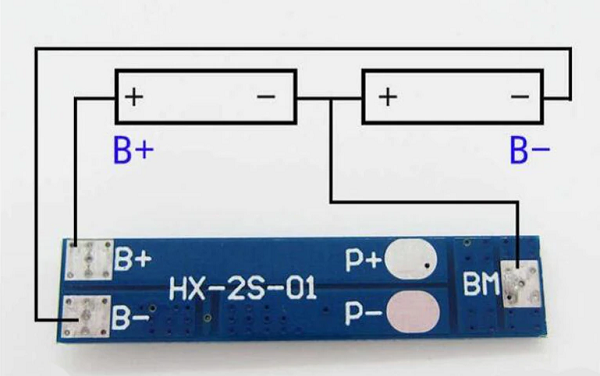

Bağlantı noktası açıklaması:
B + : akü pozitif kutbuna bağlı;
B - : akü negatif kutbuna bağlı;
BM : batarya 1 ve batarya 2 arasındaki bağlantı noktası
P + : şarj / boşaltma terminali pozitif (kombine şarj / boşaltma terminali);
P - : şarj / deşarj terminali negatif ( ortak terminal / deşarj terminali)
Ürünü satın almak için linke tıklayabilirsiniz.
2S 4A 7.4V Lityum Batarya BMS Koruma Kartı
Her pil için yüksek hassasiyetli voltaj algılama fonksiyonu;
3 aşırı akım algılama işlevi;
Geniş çalışma sıcaklığı aralığı: -40 ° C ~ +85 ° C;
Düşük akım tüketimi
MOS tüpü sayesinde pil şarjını ve deşarjını kontrol edebilir;
ÖZELLİKLER:
1. Şarj voltajı: DC 9V CC / CV (MAKS: 12V)
2. Güncel
Tek akım tüketimi (tüketim) ≤6uA
Maksimum sürekli deşarj akımı: 4A
3. Aşırı şarj koruması
Aşırı şarj algılama voltajı: 4.29V Doğruluk ≤ ± 0.025V
Aşırı şarj algılama gecikme süresi: 1s
Aşırı şarj kurtarma gerilimi: 4.05V Doğruluk ≤ ± 0.025V
4. Aşırı deşarj koruması
Aşırı deşarj algılama voltajı: 3V Doğruluk ≤ ± 0.1V
Aşırı deşarj algılama gecikme süresi: 128ms
Aşırı deşarj kurtarma gerilimi: 3.2V Doğruluk ≤ ± 0.1V
5. Aşırı akım koruması
Aşırı akım algılama voltajı: 200mV
Aşırı akım algılama akımı: 9.8A
Aşırı akım gecikme süresi: 12ms
Kurtarma Durumu: Otomatik Kurtarma
6. Kısa devre koruması
Algılama durumu: harici kısa devre
Algılama gecikme süresi: ≤ 50us
Kurtarma Durumu: Otomatik Kurtarma
7. İç direnç: koruma devresi: (MOSPET) ≤ 21mΩ
8. Sıcaklık
Çalışma sıcaklığı aralığı: -40 ℃ ~ +80 ℃
Depolama sıcaklığı aralığı: -40 ℃ ~ + 125 ℃
Ürün boyutu: yaklaşık 3,50 x 1,70 cm
Bağlantı noktası açıklaması:
B + : akü pozitif kutbuna bağlı;
B - : akü negatif kutbuna bağlı;
BM : batarya 1 ve batarya 2 arasındaki bağlantı noktası
P + : şarj / boşaltma terminali pozitif (kombine şarj / boşaltma terminali);
P - : şarj / deşarj terminali negatif ( ortak terminal / deşarj terminali)
Ürünü satın almak için linke tıklayabilirsiniz.

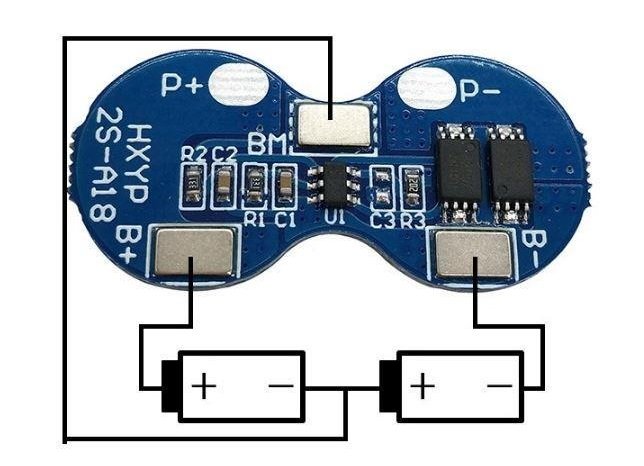

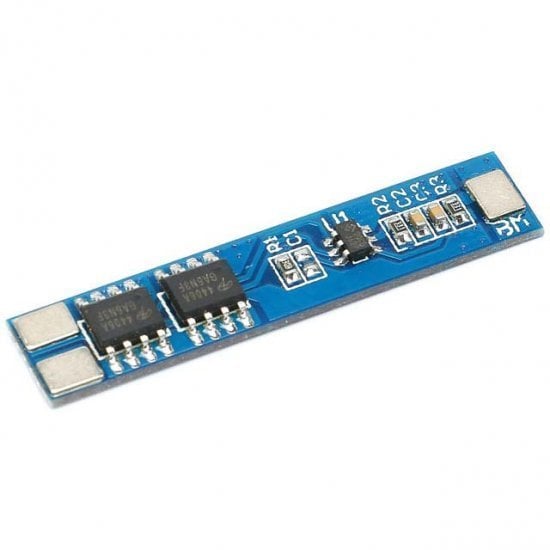

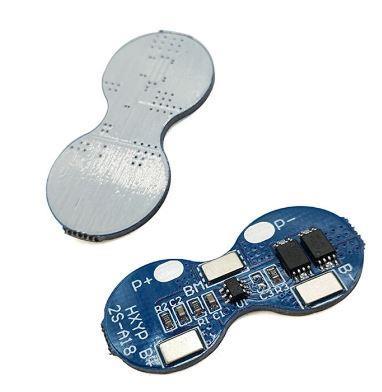

2S 5A 8,4V BMS Koruma Kartı
2 Adet 18650 pil için uygundur.
Pil şarj etmez.
Pil koruması içindir. Balans görevini üstlenir.
ÖZELLİKLER:
2 Adet seri lityum pil için koruma devresi.
Aşırı şarj koruması.
Aşırı deşarj koruması.
Kısa devre koruması.
Aşırı akım akma koruması.
Aşırı şarj voltajı: 0.05V ± 4.25 – 4.35V
Aşırı deşarj gerilimi: 0.05V ± 2.3 – 3.0V
Maksimum sürekli şarj akımı: 5A
Yüksek hassasiyetli voltaj algılama devresi;
Yüksek voltaj cihazı kullanarak şarj terminali;
Dahili üç kademeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2, yük kısa devresi);
MOS transistor batarya şarjını ve deşarjını kontrol edebilir;
Düşük bekleme akımı tüketimi.
Kart Bağlantıları:
B + : Pil + bağlantısı
B - : Pil – bağlantısı
BM : Pil 1 ve Pil 2 arasındaki bağlantı
P + : Şarj ve yük bağlantısı için ortak nokta. Pozitif uç bağlanır.
P - : Şarj ve yük bağlantısı için ortak nokta. Negatif uç bağlanır
Ürünü satın almak için linke tıklayabilirsiniz.
2S 8A 8,4 V BMS Koruma Kartı
ÖZELLİKLERİ:
Yüksek hassasiyetli voltaj algılama devresi;
Şarj cihazının terminali yüksek voltaj cihazı kullanır;
Dahili üç seviyeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2 veya yük kısa devre);
MOS transistor pilin şarj ve deşarj kontrol edebilirsiniz;
Aşırı şarj gerilimi: 0.05V ± 4.25 - 4.35V
Aşırı voltaj: 0.05V ± 2.5-3.0V
Maksimum sürekli akım: 8A
Maksimum tepe akımı: 15A
Çalışma sıcaklığı: -40 - + 50
Depolama sıcaklığı: -40 - + 80
Küçük akım: 3ua'dan az
Yaşam döngüsü: 50,000 saatten fazla
Direnç: 300mΩ 'dan az
Kısa devre koruması: korunabilir, şarj tamir edilebilir
Boyutu: 41*16*3.5mm
Kart Bağlantıları:
B + : Pil + bağlantısı
B - : Pil –bağlantısı
BM : Pil 1 ve Pil 2 arasındaki bağlantı
P + : Şarj ve yük bağlantısı için ortak nokta. Pozitif uç bağlanır.
P - : Şarj ve yük bağlantısı için ortak nokta. Negatif uç bağlanır
2S 10A BMS Koruma Kartı
ÖZELLİKLERİ:
Model: HX-2S-JH20
Boyutu: 46.7*23*3.15 MM
Aşırı şarj voltajı aralığı: 0.05V ± 4.25V
Aşırı deşarj voltaj aralığı: 0.05V ± 2.9V
Üst limit çalışma akımı: 10A
Çalışma sıcaklığı: -40 ° C ~ 50 ° C
Üst limit anlık akım: 20A
Depolama koşulları: -40 ° C ~ 80 ° C
Sessiz akım: 10ua'dan az
Etkili yaşam: 50,000 saatten fazla
İç direnci: 300mΩ daha az
Kısa devre koruması: koruma, şarj kurtarma
Şarj gerilimi: 8.4V - 9 V
Koruma levhası boyut: 41*8*2.2 MM
Lehim ortak açıklaması
B + : pilin pozitif ucunu bağlayın
B - : pilin negatif ucunu bağlayın
MB: pil 1 ve pil 2 arasındaki bağlantı noktasını bağlayın
P + : şarj/deşarj terminali pozitif (ortak terminal/deşarj terminali)
P - : şarj/deşarj terminali negatif (ortak terminal/deşarj terminali)
Ürünü satın almak için linke tıklayabilirsiniz.
